Раздел ТХ для экспертизы: разработка технологических решений

Проектирование технологических решений ТХ для экспертизы

Проектирование раздела «Технологические решения» ТХ для экспертизы

Раздел ТХ, или «Технологические решения», — это часть проектной документации, в которой обосновывают, как будет работать объект: какие технологические процессы выполняются, какое оборудование используется, как организованы помещения, потоки сырья, продукции, персонала и отходов, какие инженерные ресурсы и условия безопасности нужны.

В нормативном составе проектной документации раздел относится к технологическим решениям для объекта капитального строительства. Его содержание формируют с учетом Постановления Правительства РФ №87: текстовая часть описывает технологию, производственную программу, оборудование, ресурсы, персонал и меры безопасности, а графическая часть показывает размещение оборудования, технологические зоны, маршруты движения и связи со смежными разделами.

Раздел ТХ требуется для производственных, складских, пищевых, медицинских, гостиничных, ресторанных и других объектов, где технология влияет на планировку, инженерные нагрузки, санитарные, пожарные, экологические и эксплуатационные требования. Без проработанного ТХ архитектура, вентиляция, водоснабжение, электрика, автоматизация и пожарные решения часто получают противоречивые исходные данные.

Что фиксирует ТХПроцессы, оборудование, помещения, производительность, сменность, персонал, сырьевые и товарные потоки, отходы, ресурсы и требования к эксплуатации.

Где нужен разделНа объектах, где технология определяет планировки, инженерные мощности, санитарное зонирование, пожарные решения и условия прохождения экспертизы.

Что получает заказчикПояснительную записку, графические материалы, задания смежникам, перечень оборудования, технологические расчеты и сопровождение замечаний экспертизы.

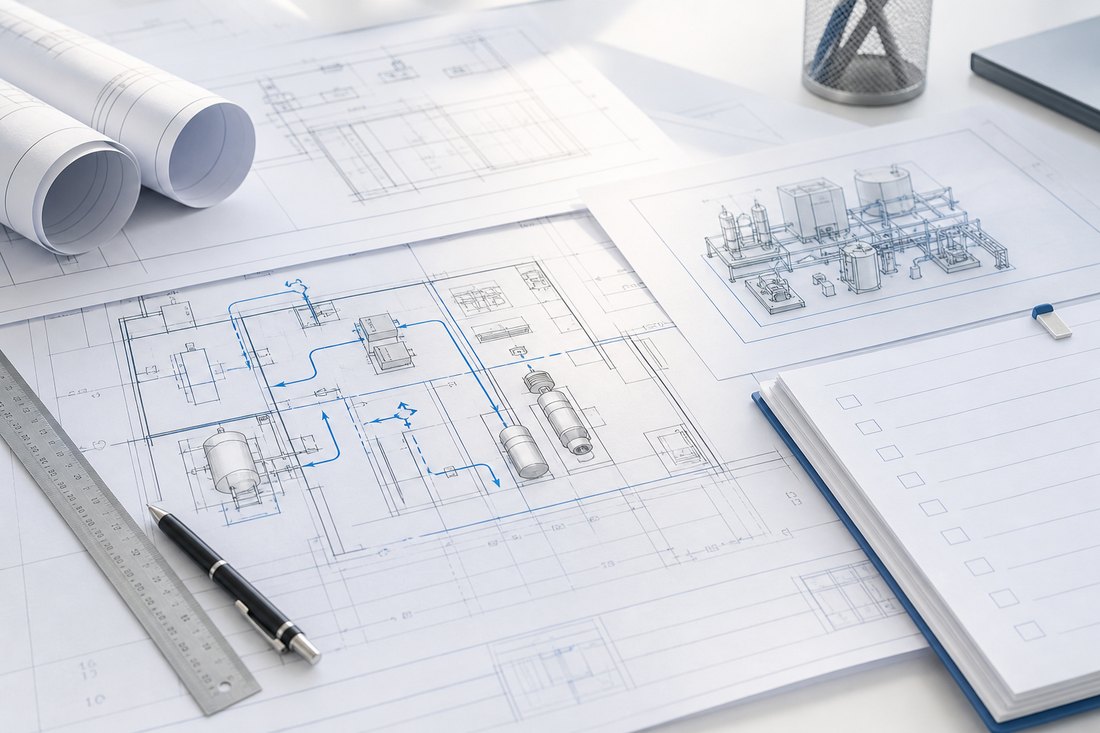

Графическая часть раздела ТХ с планом оборудования и технологическими потоками

Коротко: ТХ нужен, когда технология объекта влияет на площади, оборудование, инженерные нагрузки, санитарные и пожарные решения. Чем раньше технолог включается в проект, тем меньше риск переделывать АР, ОВ, ВК, ЭОМ и пояснительную записку после замечаний экспертизы.

Что получает заказчик после разработки раздела ТХ

Результат работы технолога должен быть понятен эксперту, заказчику, архитектору, инженерам и будущей службе эксплуатации. В комплекте ТХ фиксируются решения, по которым можно проверить, строится ли объект без переделок, помещается ли оборудование, хватает ли инженерных мощностей и не возникают ли конфликты между потоками, санитарией, пожарной безопасностью и эксплуатацией.

Материал	Что он дает заказчику и проектной команде
Пояснительная записка ТХ	Описывает назначение объекта, технологический процесс, производственную программу, режим работы, персонал, сырье, продукцию, отходы, оборудование, ресурсы и меры безопасности. По записке экспертиза видит, почему приняты именно такие площади, потоки, инженерные нагрузки и требования к смежным разделам.
Графическая часть	Показывает размещение оборудования, технологические зоны, проходы, загрузку, хранение, выдачу, сервисное обслуживание и маршруты движения. Это позволяет до закупки и строительства проверить, помещается ли линия или оборудование в здании, не перекрываются ли эвакуация, мойка, загрузка, ремонтные зоны и движение персонала.
Задания смежным разделам	АР, КР, ОВ, ВК, ЭОМ, пожарная безопасность, автоматизация и экологические разделы получают расчетные исходные данные: нагрузки, точки подключения, требования к вентиляции, воде, стокам, электропитанию, высотам, проемам, полам, отделке, отходам и зонам обслуживания. За счет этого смежники проектируют по одной технологической логике, а не по разрозненным предположениям.
Расчетные обоснования	Подтверждают площади, производительность, количество оборудования, ресурсные нагрузки, персонал, потоки, отходы, выбросы и сбросы. Часть расчетов может не печататься в полном объеме в томе проектной документации, но должна быть подготовлена и доступна заказчику или экспертизе по запросу.
Спецификация и перечень оборудования	Фиксирует оборудование, габариты, производительность, подключения, санитарные и сервисные зоны. Такой перечень помогает оценить бюджет закупки, проверить совместимость с помещениями и инженерией, не заложить неподходящую линию и не платить за переделку после выбора поставщика.
Ответы на замечания экспертизы	Если экспертиза задает вопросы по исходным данным, расчетам, оборудованию, потокам, санитарии, пожарной безопасности или смежным разделам, корректируются связанные материалы: текст, планы, таблицы, спецификации, расчеты и задания инженерам. Ответ должен ссылаться на конкретный лист, таблицу, расчет или новую редакцию решения.

Какие исходные данные нужны для разработки ТХ

Для разработки раздела ТХ нужны планы здания и технологические исходные данные: назначение объекта, расчетная производительность, режим работы, состав операций, требования к оборудованию, ограничения площадки и сведения для смежных разделов. Чем точнее эти сведения собраны на старте, тем ниже риск переделок на стадии экспертизы или рабочей документации.

Техническое заданиеНазначение объекта, вид деятельности, требуемая мощность и ключевые параметры производства.

Разделы ГП, АР, КРПланировочные решения, конструктивная схема здания, транспортные и пешеходные потоки.

Производственная программаТип продукции или услуг, номенклатура, суточные и годовые объемы, особенности процесса.

ПерсоналЧисленность, квалификация, организация рабочих мест и режим работы объекта.

Инженерные нагрузкиДанные для подбора оборудования, расчета потребления воды, тепла и электроэнергии.

ЛогистикаМаршруты движения сырья, полуфабрикатов, персонала и готовой продукции.

АвтоматизацияТребования к SCADA, АСУ ТП и другим автоматизированным системам управления.

Если исходных данных недостаточно, в разделе ТХ появляются допущения: по мощности, сменности, хранению, инженерным нагрузкам, численности персонала или маршрутам движения. Такие допущения лучше зафиксировать и согласовать до проектирования: замечания экспертизы по ТХ часто тянут за собой архитектуру, вентиляцию, водоснабжение, электроснабжение и пожарную безопасность.

Раздел «Технологические решения» в проектной документации

В составе проектной документации раздел ТХ раскрывает технологические решения по объекту: производственную программу, последовательность операций, состав и характеристики оборудования, требования к помещениям, ресурсам, персоналу, безопасности и охране окружающей среды. Для экспертизы этого недостаточно описать общими словами: решения должны быть связаны с планами, схемами потоков, инженерными заданиями и расчетными показателями.

Часть раздела ТХ	Полное экспертное описание
Текстовая часть	В текстовой части фиксируют назначение объекта, технологический процесс, производственную программу, режим работы, численность персонала, состав оборудования, сырье, продукцию, отходы, потребность в инженерных ресурсах и требования безопасности. Текстовая часть связывает технологию с проектными решениями и показывает, почему приняты конкретные планировки, нагрузки, санитарные зоны, эксплуатационные ограничения и задания для смежных разделов.
Графическая часть	Графическая часть показывает размещение технологического оборудования, производственные и складские зоны, маршруты движения сырья, готовой продукции, персонала, тары и отходов, места загрузки, хранения, мойки и обслуживания. По этим материалам проверяют достаточность площадей, проходов, высот, точек подключения, зон обслуживания оборудования и отсутствие пересечений несовместимых потоков.
Задания смежным разделам	На основании ТХ формируют исходные данные для архитектурных решений, конструкций, вентиляции, водоснабжения и канализации, электроснабжения, автоматизации, пожарной безопасности и других частей проектной документации. Задания смежникам снижают риск переделок: технология заранее задает мощности, проемы, нагрузки, инженерные подключения, требования к канализации, вентиляции, конструкциям и противопожарным решениям.

Где требуется раздел ТХ

Раздел ТХ разрабатывают для объектов, где технология влияет на планировку здания, состав помещений, инженерные нагрузки, санитарные и пожарные решения, экологические мероприятия, штат персонала, потоки сырья, продукции, посетителей, транспорта и отходов. Функциональная схема такого объекта должна быть подтверждена расчетами, оборудованием, графикой и заданиями смежным разделам.

Раздел разрабатывают для новых производств, реконструкции, технического перевооружения, смены назначения помещений, запуска арендатора в торговом центре, устройства кухни или прачечной в гостинице, размещения медицинского оборудования, организации склада, локальных очистных сооружений (ЛОС), мусоропереработки, лаборатории, погрузочной зоны и других объектов со сложной эксплуатационной логикой.

Направление объекта	Что должен раскрыть раздел ТХ
Пищевые производства	Технологическая схема от приемки сырья до выпуска продукции, производственная программа, состав цехов, холодильные и моечные зоны, санитарные барьеры, потоки сырья, полуфабрикатов, готовой продукции, персонала и отходов. Для таких объектов ТХ задает площади, оборудование, воду, канализацию, вентиляцию, холод, электромощность, требования к уборке, хранению и производственному контролю.
Рестораны, кафе, столовые и фудкорты	Раздел фиксирует формат обслуживания, посадочные места, меню или ассортимент, доготовочные и заготовочные процессы, линии раздачи, моечные, складские и холодильные помещения, загрузку, уборочный инвентарь и маршруты персонала. Ошибки в ТХ здесь быстро переходят в конфликт чистых и грязных потоков, нехватку моечных, вентиляции, жироуловителей, холодильного хранения и точек подключения оборудования.
Склады и логистические комплексы	ТХ определяет номенклатуру хранения, вместимость, грузооборот, высоту и ярусность хранения, складскую технику, зоны приемки, отгрузки, комплектации, зарядки, брака, тары и отходов. По разделу проверяют количество ворот, ширину проходов, радиусы движения техники, пожарную категорию, нагрузку на пол, потребность в персонале, уборочной технике, электрозарядных местах и инженерных ресурсах.
Производственные здания и цеха	В разделе описывают технологическую линию, производительность, режим сменности, рабочие места, оборудование, оснастку, сырье, готовую продукцию, отходы, выбросы, сбросы, опасные зоны и требования к эксплуатации. ТХ увязывает технологию с конструкциями, ОВ, ВК, ЭОМ, автоматизацией, промышленной, пожарной и санитарной безопасностью, чтобы оборудование реально размещалось и обслуживалось в проектируемом здании.
Техническое перевооружение и реконструкция	При замене линии, добавлении оборудования или изменении производственной программы ТХ сравнивает существующие помещения, сети, нагрузки, проходы, проемы, фундаменты и режим эксплуатации с новым технологическим заданием. Такой раздел показывает, что можно сохранить, что требует усиления или переноса, какие смежные разделы нужно корректировать и какие риски возникнут при работе в действующем объекте.
Гостиницы, апарт-отели, санатории	Технологические решения нужны для ресторанного блока, кухонь, прачечных, бельевых, загрузки, уборочного инвентаря, сервисных помещений, хранения, персонала и маршрутов МГН. ТХ разделяет гостевые и служебные потоки, задает связи кухни с залом и загрузкой, проверяет потребность в вентиляции, воде, канализации, электромощности, помещениях хранения и обслуживании номерного фонда.
Медицинские учреждения, клиники и лаборатории	Для медицинских объектов ТХ описывает функциональные зоны, потоки пациентов, персонала, материалов, стерильных и загрязненных изделий, медицинских отходов, лабораторных проб и оборудования. Раздел нужен, чтобы увязать кабинеты, стерилизацию, хранение, пневматическую почту, инженерные точки, санитарный режим, вентиляцию, электропитание и требования к безопасной эксплуатации.
Торговые центры, магазины и встроенные помещения	ТХ определяет формат торговли, ассортимент, приемку товара, хранение, предпродажную подготовку, холодильные зоны, кассовую линию, помещения персонала, отходы, загрузку и сервисные маршруты. Для встроенных помещений раздел особенно важен: технология арендатора должна поместиться в заданную планировку и не конфликтовать с общедомовыми сетями, эвакуацией, вентиляцией, шумом, запахами и режимом эксплуатации здания.
Комплексы обработки отходов, полигоны ТКО и ЛОС	Раздел описывает прием, сортировку, временное хранение, переработку, обезвреживание или очистку, состав потоков, оборудование, автоматизацию, реагенты, осадки, отходы, выбросы, сбросы и эксплуатационный персонал. ТХ увязывает технологию с экологическими решениями, промышленной безопасностью, автоматизацией, водоснабжением, канализацией, вентиляцией и мероприятиями по предотвращению загрязнения.
Элеваторы, агропромышленные и сырьевые объекты	ТХ фиксирует приемку, очистку, сушку, хранение, транспортировку и отгрузку сырья, производительность оборудования, транспортные механизмы, аспирацию, пылеудаление, пожарные и взрывопожарные риски, контроль качества и режим работы. Без технологического раздела сложно корректно задать высоты, силосы, галереи, нории, точки подключения, категории помещений и требования к безопасной эксплуатации.
Порты, погрузочно-разгрузочные зоны и транспортная инфраструктура	Для таких объектов ТХ описывает грузопотоки, транспортные маршруты, зоны ожидания, приемки, складирования, перегрузки, контроля качества и обслуживания техники. Раздел нужен, чтобы проверить пропускную способность, безопасность движения, места маневрирования, связь с внешним транспортом, инженерные подключения, освещение, водоотведение, пожарные решения и требования транспортной безопасности, если они применимы к объекту.
Спортивные, образовательные, общественные и культурные здания	В общественных зданиях ТХ раскрывает процессы, которые задают состав помещений и инженерные исходные данные: пищеблоки, медпункты, лабораторные зоны, раздевальные, прачечные, хранение инвентаря, стерилизацию или мойку оборудования, потоки посетителей, учащихся, персонала и отходов. Раздел помогает заранее определить площади, санитарные требования, режим эксплуатации, точки подключения и задания инженерным разделам.

Из практики «ТехнологПРО»: раздел ТХ уже применялся для административно-складского комплекса, стоматологической клиники, комплекса обработки отходов, ЛОС, торговых объектов, гостиниц, ресторанов, столовых и производственных зданий. Это разные типы объектов, но логика раздела одна: технолог должен дать смежникам расчетные исходные данные, а заказчику — проектные решения, которые можно защитить на экспертизе и реализовать в эксплуатации.

Технологическая схема производства или обслуживания с этапами приемки, обработки, хранения, перемещения и выпуска продукции либо оказания услуги.
Планировка помещений с размещением оборудования, технологических зон, проходов, зон обслуживания и маршрутов сырья, продукции, персонала, посетителей, транспорта и отходов.
Обоснование выбора оборудования с учетом производительности, сменности, габаритов, энергоэффективности, санитарных требований, ремонта и безопасного доступа.
Исходные данные для АР, КР, ОВ, ВК, ЭОМ, автоматизации, пожарной безопасности, охраны окружающей среды и требований безопасной эксплуатации.
Показатели потребления ресурсов: вода, тепло, холод, электроэнергия, сжатый воздух, пар, реагенты и другие технологические нужды, если они требуются объекту.
Мероприятия по охране труда, промышленной, санитарной, экологической и пожарной безопасности, включая отходы, выбросы, сбросы и требования к режиму эксплуатации.

Как готовим состав ТХ перед экспертизой

Перед передачей раздела в экспертизу проверяем пояснительную записку, планы, расчеты и задания смежникам. Каждый технологический вывод должен быть связан с исходными данными, графикой, расчетами и требованиями к смежным разделам.

Проверка	Что должно быть в разделе и какой риск закрывает
Производственная программа	В разделе фиксируют мощность, номенклатуру продукции или услуг, сменность, режим работы, сырье, материалы, полуфабрикаты, готовую продукцию и отходы. Эти данные объясняют экспертизе, откуда взялись площади, оборудование, персонал, грузопотоки и инженерные нагрузки; без них планировки и мощности выглядят как неподтвержденные решения.
Технологическая схема	Схема должна показывать последовательность операций от поступления сырья, посетителя или транспорта до выпуска продукции, оказания услуги, хранения, отгрузки или удаления отходов. По ней проверяют логику помещений, длину маршрутов, пересечение чистых и грязных потоков, санитарные конфликты и обоснованность планировочных решений.
Оборудование и рабочие места	Для оборудования нужны назначение, количество, производительность, габариты, зоны обслуживания, точки подключения, требования к транспортному и грузоподъемному оборудованию, оснащение рабочих мест. Эти сведения уходят в КР, ОВ, ВК, ЭОМ, холодоснабжение, пар, сжатый воздух и автоматизацию; если их нет, смежники проектируют по неполным исходным данным.
Охрана труда, санитария и безопасность	ТХ должен описывать условия труда, безопасную эксплуатацию оборудования, санитарные барьеры, режим уборки, хранение инвентаря, требования к персоналу, посетителям и производственным рискам. Для опасных или специализированных объектов дополнительно проверяют промышленную безопасность, доступ к оборудованию, зоны обслуживания и защиту от несанкционированного доступа.
Экология, отходы и ресурсы	В разделе задают потребность в воде, тепле, холоде, электроэнергии, газе, паре, сжатом воздухе и реагентах, а также данные по отходам, выбросам, сбросам, энергоэффективности и учету ресурсов, если это применимо к объекту. Так ПМООС, ОВ, ВК, ЭОМ и сметные решения получают расчетные исходные данные, а не усредненные предположения.

Чем отличается ТХ на стадии П и РД

Стадия	Задача раздела
ПД / стадия П	На стадии проектной документации ТХ должен доказать экспертизе, что объект технологически реализуем: помещения достаточны по площади и связям, потоки сырья, продукции, персонала и отходов не конфликтуют, оборудование размещается и обслуживается, инженерные мощности заданы расчетно, а решения согласуются с архитектурой, ОВ, ВК, ЭОМ, пожарной безопасностью и экологией. Для заказчика это стадия, где дешевле всего найти противоречия и убрать их до экспертизы, закупки оборудования и начала строительства.
РД / рабочая документация	На стадии рабочей документации ТХ переводит принятые решения в данные для стройки и монтажа: уточняет привязки оборудования, точки подключения, зоны обслуживания, задания на отверстия, проемы, фундаменты, вентиляционные отсосы, водоразбор, канализацию, электропитание, автоматику и спецификации. Хорошая РД снижает стоимость изменений на площадке: строители, поставщики и монтажники получают согласованные решения, а технологические вопросы не решаются в последний момент через переделку сетей, стен, полов или закупленного оборудования.
Корректировка ТХ	Корректировку выполняют, когда меняется технология, оборудование, производительность, планировка, арендатор, санитарная схема, инженерные мощности или появляются замечания экспертизы. Задача раздела — быстро отделить критичные изменения от второстепенных, обновить расчеты, графику и задания смежникам, снять противоречия с другими разделами и не запускать цепочку дорогих переделок там, где достаточно точечной правки проектной документации.

Графическая часть, BIM и задания смежникам

Графическая часть ТХ показывает, как технология размещается в реальном здании: где стоит оборудование, какие зоны нужны для обслуживания, как идут потоки, где расположены места загрузки, хранения, контроля качества, мойки, упаковки, выдачи, отгрузки или удаления отходов.

BIM-модель производственной линии с вентиляцией, электрикой и инженерными трассами

Материал	Результат
Планы расстановки оборудования	Заказчик получает план, где оборудование показано с габаритами, привязками, зонами обслуживания, проходами, местами подключения и связью с помещениями. Такой материал позволяет до экспертизы и закупки проверить, помещается ли линия в здании, хватает ли площадей для работы и ремонта, не перекрываются ли проходы, ворота, эвакуация, мойка, хранение и сервисные маршруты.
Схемы потоков	Схемы показывают движение сырья, готовой продукции, персонала, посетителей, отходов, тары, транспорта и сервисного обслуживания. По ним видно, где возникают пересечения чистых и грязных потоков, длинные маршруты, лишние перегрузки, конфликт загрузки с посетителями или персоналом. Для экспертизы и эксплуатации это доказательство, что объект можно безопасно использовать без переделки планировок после запуска.
Задания смежникам	Из ТХ смежные разделы получают расчетные исходные данные: нагрузки, точки подключения, требования к вентиляции, воде, канализации, электрике, холоду, автоматизации, высотам, проемам, полам, отделке и обслуживанию оборудования. Это снижает стоимость ошибок: ОВ, ВК, ЭОМ, КР, АР и пожарные решения получают проверенные технологические исходные данные до выпуска смежных комплектов.
BIM / Revit при необходимости	BIM-модель нужна на сложных объектах, где оборудование, воздуховоды, кабельные трассы, трубопроводы, фундаменты и зоны обслуживания пересекаются в одном пространстве. В модели проверяют коллизии, доступ к узлам, высоты, проходы, монтажные зоны и связи технологии с инженерными сетями. Результат — меньше конфликтов на стройке, меньше срочных переносов трасс и понятная координация между технологом, архитектором, конструкторами и инженерами.

Какие задания смежникам формирует раздел ТХ

ТХ задает исходные данные для смежных разделов. Если эти задания не выдать вовремя, архитектура, вентиляция, водоснабжение, электрика, пожарные решения и сметы начинают развиваться по разным предположениям, а замечание экспертизы по одному разделу тянет корректировку всего комплекта.

Смежный раздел	Какие технологические данные передаем
АР и планировки	Состав помещений, связи между зонами, технологические маршруты, загрузку, хранение, мойку, выдачу, эвакуационные ограничения, зоны обслуживания оборудования, требования к отделке, санитарным барьерам и доступу персонала.
КР и конструкции	Нагрузки от оборудования, складирования и техники, требования к фундаментам под линии, вибрации, проемам, высотам, закладным, монтажным зонам, ремонтному доступу и возможному усилению существующих конструкций при реконструкции.
ОВ и холодоснабжение	Тепловыделения, влаго- и запаховыделения, местные отсосы, аспирацию, холодильные камеры, температурные режимы, зоны с повышенным воздухообменом, требования к чистым и грязным потокам, ограничения по шуму и обслуживанию оборудования.
ВК и технологические стоки	Потребность в воде, точки подключения, расход, давление, мойку, канализационные выпуски, жироуловители, трапы, производственные стоки, реагенты, осадки, санитарные приборы, требования к уборке и временное хранение отходов.
ЭОМ, слаботочные системы и автоматизация	Электрические мощности оборудования, режимы работы, категории электроприемников, места щитов и подключений, требования к автоматике, сигнализации, контролю параметров, SCADA или АСУ ТП, если они требуются технологией объекта.
Пожарная безопасность и экология	Категории помещений, пожароопасные операции, хранение сырья и отходов, выбросы, сбросы, реагенты, пыль, запахи, горючие материалы, маршруты удаления отходов, места временного хранения и технологические меры, влияющие на ПБ, ПМООС и эксплуатацию.

Как мы ведем разработку ТХ до экспертизы

Разработка раздела ТХ идет от исходных данных к согласованным решениям для экспертизы, смежных разделов и будущей эксплуатации. На каждом этапе проверяется, не расходится ли технологическая схема с планировкой, инженерными мощностями, санитарными требованиями, пожарной безопасностью, поставкой оборудования и бюджетом заказчика.

Этап	Что делаем и какой результат получает заказчик
Разбор задачи и исходных данных	Проверяем ТЗ, назначение объекта, планировки, производственную программу, режим работы, персонал, оборудование, ограничения площадки, существующие сети и требования экспертизы. На выходе заказчик получает перечень достаточных данных, список недостающих сведений и понимание, что можно проектировать сразу, а что нужно подтвердить у арендатора, поставщика или службы эксплуатации.
Технологическая схема и планировочная логика	Формируем последовательность операций, состав помещений, потоки сырья, продукции, персонала, посетителей, транспорта и отходов. Проверяем, хватает ли площадей, проходов, высот, ворот, зон обслуживания и мест подключения, чтобы технология работала в реальном здании.
Оборудование, ресурсы и расчеты	Уточняем перечень оборудования, производительность, сменность, габариты, подключения, потребность в воде, стоках, тепле, холоде, электричестве, вентиляции, автоматизации и обслуживании. Расчеты связывают технологию с архитектурой, инженерией, сметой и замечаниями экспертизы.
Графика, BIM и задания смежникам	Готовим планы, схемы потоков, расстановку оборудования, привязки, спецификации и задания для АР, КР, ОВ, ВК, ЭОМ, пожарных, экологических и автоматизированных систем. При необходимости проверяем коллизии в BIM: оборудование, воздуховоды, трубопроводы, кабельные трассы, высоты, проемы и зоны ремонта.
Пояснительная записка и комплект для экспертизы	Собираем текстовую часть, графику, таблицы, перечни и обоснования в комплект ТХ. Проверяем связь с ПП РФ №87, заданием на проектирование, отраслевыми требованиями и смежными разделами, чтобы у экспертизы была проверяемая логика принятых решений.
Сопровождение замечаний	Разбираем замечания по исходным данным, расчетам, потокам, оборудованию, нормам и смежным разделам. Корректируем ответное письмо, связанные листы, таблицы, спецификации, расчеты и задания инженерам так, чтобы исправление не создавало новые противоречия в проекте.

Что может вернуть раздел ТХ на доработку в экспертизе

По открытым материалам экспертов чаще всего замечания возникают из-за слабого технологического задания, неполных расчетов, несоответствия решений назначению объекта и разрыва между ТХ и смежными разделами. В работе проверяем пояснительную записку, графику, расчеты, задания смежникам и все места, где технология задает архитектуру, инженерию, пожарные решения, санитарию и эксплуатацию.

Причина замечания	Как закрываем в проекте
Неполные исходные данные	Формируем перечень исходных данных и отдельно фиксируем то, что нужно подтвердить заказчику, арендатору или поставщику оборудования: производственную программу, перечень оборудования, режим работы, численность персонала, требования к хранению, сменность, SKU, сырьевые и товарные потоки, сценарии загрузки и отгрузки.
Конфликт технологии и планировки	Проверяем, помещается ли оборудование с зонами обслуживания, не пересекаются ли потоки сырья, продукции, персонала, посетителей и отходов, хватает ли проходов, моечных, холодильных, складских, сервисных и загрузочных зон. Если конфликт найден до подачи, его дешевле исправить в ТХ и АР, чем после замечаний экспертизы.
Недостаточные инженерные мощности	Выдаем смежникам расчетные задания по воде, канализации, вентиляции, холоду, теплу, электропитанию, аспирации, пару, сжатому воздуху, автоматизации и требованиям к помещениям. Для заказчика это снижает риск, что ОВ, ВК, ЭОМ или сметы придется переделывать из-за новых технологических нагрузок.
Слабое обоснование оборудования	Привязываем оборудование к процессу: указываем назначение, производительность, габариты, санитарное исполнение, потребление ресурсов, зоны обслуживания, режим работы и требования к подключению. Так спецификация перестает быть списком позиций и становится проверяемым основанием для планировки, инженерии и эксплуатации.
Нет связи с нормами и смежными разделами	Сверяем ТХ с ПП РФ №87, заданием на проектирование, отраслевыми регламентами, санитарными, пожарными и экологическими требованиями. После правок проверяем, что изменения отражены в связанных листах и разделах, а ответ экспертизе содержит точную ссылку на страницу, лист, таблицу или новую редакцию решения.

Какие расчеты и подтверждения нужны по ТХ

Для экспертизы важна проверяемая логика: почему принята такая площадь, такое оборудование, такая мощность и такие потоки. Часть расчетов может не входить в печатный том в полном объеме, но должна быть подготовлена и предоставлена заказчику или экспертизе по запросу.

Расчет или проверка	Что подтверждаем и где это влияет на проект
Площади и состав помещений	Проверяем производственные, складские, бытовые, моечные, сервисные, технические и вспомогательные помещения с учетом технологической схемы, персонала, хранения, уборки и обслуживания оборудования. Результат влияет на АР, санитарное зонирование, пожарные решения, эксплуатацию, доступность ремонта и отсутствие лишних площадей, за которые заказчик платит на стройке и в аренде.
Производительность оборудования	Считаем мощность линии, сменную и суточную производительность, загрузку оборудования, узкие места, потребность в резерве и зависимость от режима работы. Эти данные нужны для спецификации, электрики, вентиляции, холода, воды, канализации и организации персонала; ошибка приводит к недогруженной линии, лишним закупкам или нехватке мощности после запуска.
Потоки и логистика	Проверяем количество поступлений и отгрузок, маршруты сырья, продукции, отходов, тары, персонала, посетителей и транспорта. По этим расчетам назначают ворота, доки, коридоры, лифты, зоны ожидания, санитарные разрывы и график эксплуатации; слабая логистика увеличивает путь движения, время операций и риск пересечения несовместимых потоков.
Ресурсы и инженерные нагрузки	Задаем потребность в воде, стоках, тепле, холоде, электропитании, газе, паре, сжатом воздухе, аспирации, вентиляционном воздухообмене и автоматизации. Результат уходит в ОВ, ВК, ЭОМ, ИТП, холодоснабжение, сметы и технические условия; если нагрузка занижена, объект может не пройти экспертизу или потребовать дорогого усиления сетей.
Отходы, выбросы, сбросы и уборка	Для пищевых, производственных, складских, медицинских и коммунальных объектов проверяем образование отходов, места временного хранения, маршруты удаления, мойку, уборочный инвентарь, стоки, выбросы и связь с ПМООС. Это защищает проект от замечаний по санитарии, экологии, эксплуатации и несогласованным помещениям для отходов.

Как понять, что раздел ТХ готов к экспертизе

Исходные данные согласованы: есть ТЗ, планировки, производственная программа, оборудование, режим работы, персонал и ограничения площадки.
Технологическая схема объясняет все основные операции, связи между помещениями, оборудование, маршруты движения и контрольные точки процесса.
Планы показывают расстановку оборудования, проходы, зоны обслуживания, загрузку, хранение, отгрузку и маршруты движения.
Смежные разделы получили задания по нагрузкам, точкам подключения, требованиям к вентиляции, воде, канализации, электроснабжению, холоду и автоматизации.
Расчеты по площадям, производительности, оборудованию и ресурсам подготовлены и могут быть показаны заказчику или экспертизе по требованию.
В разделе нет противоречий с санитарными, пожарными, экологическими, эксплуатационными и отраслевыми требованиями, применимыми к объекту.

Стоимость разработки технологических решений

Цена раздела ТХ зависит от стадии, площади, состава оборудования, количества потоков, требований экспертизы и объема заданий смежникам. Чтобы заказчик мог заранее оценить бюджет, ниже приведены рабочие диапазоны для типовых задач. Точная стоимость фиксируется в предложении после просмотра ТЗ, планировок, производственной программы, перечня оборудования и замечаний экспертизы, если они уже есть.

Ситуация	Стоимость и результат
Небольшая задача с готовыми исходными данными	от 25 000 до 60 000 ₽, срок от 5 рабочих дней. Подходит для локальной технологической схемы, небольшого помещения, корректировки расстановки оборудования, пояснения по потокам или подготовки задания смежникам без сложной экспертизы. На выходе заказчик получает понятный комплект для согласования решений и запуска следующих проектных разделов.
Раздел ТХ для стадии П	обычно от 80 000 до 250 000 ₽, срок от 10 до 25 рабочих дней. В стоимость входит проработка технологии для экспертизы: состав помещений, потоки, оборудование, производительность, персонал, отходы, инженерные нагрузки, пояснительная записка, графическая часть и задания смежным разделам. Диапазон растет при санитарном зонировании, большом количестве помещений, сложном оборудовании и нескольких сценариях работы объекта.
Склады, пищевые объекты, гостиницы, медицина, производство	ориентир от 150 000 до 450 000 ₽, срок от 15 до 40 рабочих дней. Такие объекты требуют расчета потоков, зон обслуживания, инженерных ресурсов, требований к вентиляции, воде, канализации, электрике, пожарным решениям и эксплуатации. Основная задача — пройти экспертизу без цепочки дорогих переделок в архитектуре, ОВ, ВК, ЭОМ и спецификации оборудования.
Рабочая документация, BIM или детальные задания смежникам	от 120 000 до 500 000 ₽ в зависимости от детализации. В РД уточняются привязки оборудования, точки подключения, проемы, фундаменты, зоны обслуживания, спецификации, вентиляционные отсосы, трассы инженерных систем и BIM-координация при необходимости. Такой комплект снижает риск переносов на стройке и помогает проверить оборудование до закупки: помещается ли оно в здании, хватает ли зон обслуживания и не потребуется ли переделка сетей.
Корректировка после замечаний экспертизы или смены технологии	от 40 000 до 180 000 ₽, срок от 5 до 20 рабочих дней. Стоимость зависит от того, нужно ли заменить отдельные листы и пояснения или пересчитать технологию, потоки, нагрузки, оборудование и задания смежникам. Сначала проверяем замечания, выделяем критичные изменения и формируем перечень правок, которые действительно нужны для снятия вопросов экспертизы.

минимальная цена применима только при готовых исходных данных: планировка, ТЗ, перечень оборудования, режим работы и понятная производственная программа;
стоимость растет, если нужно заново подбирать оборудование, менять планировку, считать несколько вариантов потоков или увязывать ТХ с большим числом смежных разделов;
для объектов с экспертизой отдельно оцениваются пояснительная записка, графическая часть, задания смежникам и сопровождение ответов на замечания;
если данных не хватает, в предложении отдельно указываем, что можно сделать сразу, а какие решения требуют подтверждения заказчиком, арендатором или поставщиком оборудования.

После просмотра исходных данных фиксируем цену, срок, состав выдачи, перечень документов на входе и границы сопровождения. Такой подход защищает бюджет: заказчик заранее понимает, за какие материалы платит, какие риски закрывает раздел ТХ и где возможна экономия без риска для экспертизы.

Вопросы и ответы

Что такое раздел ТХ в проектной документации?

Раздел ТХ — это подраздел «Технологические решения». В нем описывают технологический процесс объекта, состав помещений, оборудование, производительность, персонал, сырьевые и товарные потоки, отходы, потребность в ресурсах, требования к безопасности и исходные данные для смежных разделов проектной документации.

Как расшифровывается ТХ в строительстве и проектировании?

В проектной документации ТХ обычно расшифровывается как «Технологические решения». Это не отдельная схема оборудования, а комплект текстовых и графических материалов, который показывает технологическую логику объекта и связывает ее с архитектурой, конструкциями, инженерными сетями и требованиями экспертизы.

Когда раздел ТХ обязателен?

Раздел нужен для объектов, где технологический процесс влияет на проектные решения: производства, склады, пищевые объекты, общепит, гостиницы, апарт-отели, санатории, медицинские и другие здания с оборудованием, потоками, инженерными нагрузками и эксплуатационными ограничениями.

Можно ли взять типовой пример раздела ТХ и использовать его для экспертизы?

Пример или образец полезен только как ориентир по структуре: пояснительная записка, графическая часть, перечень оборудования, расчеты и задания смежникам. Для экспертизы раздел ТХ должен быть привязан к конкретному объекту: назначению помещений, производственной программе, оборудованию, потокам, инженерным мощностям, санитарным и пожарным требованиям. Если перенести типовой текст без расчетов и планировок, замечания обычно появляются по составу помещений, оборудованию, нагрузкам, потокам и связи со смежными разделами.

Можно ли использовать импортное оборудование без сертификатов ТР ТС?

Нет. В проект желательно включать оборудование, имеющее подтверждение соответствия требованиям технических регламентов. Иначе повышается риск замечаний или отказа при согласовании.

Что делать, если нет полной производственной программы?

Возможна поэтапная разработка с последующим уточнением мощности и номенклатуры. Но для прохождения экспертизы базовые показатели производственной программы требуются обязательно.

Можно ли использовать BIM для разработки ТХ?

Да. При работе в Revit можно сформировать модель с учетом расположения технологического оборудования, логистики, инженерных сетей и смежных проектных решений. BIM особенно полезен, когда нужно проверить коллизии оборудования с вентиляцией, трубопроводами, электрикой, высотами, проемами и зонами обслуживания.

Нужен ли раздел ТХ для рабочей документации?

Да, если на стадии РД нужно уточнить привязки оборудования, задания на подключения, спецификации, монтажные зоны, схемы потоков и решения для строительства. Состав РД зависит от объекта и задания на проектирование; для сложных производственных и общественных объектов ТХ помогает не переносить технологические вопросы на стройплощадку.

Что делать, если экспертиза дала замечания по ТХ?

Сначала разбираем, к чему относится замечание: исходным данным, составу помещений, расчетам, оборудованию, потокам, санитарным требованиям, пожарной безопасности или заданиям смежникам. После этого корректируем текст раздела, связанные планы, спецификации, расчеты и исходные данные для АР, ОВ, ВК, ЭОМ и других разделов.

Почему цена раздела ТХ может измениться после просмотра исходных данных?

Цена меняется, когда вместо простой расстановки оборудования требуется рассчитать производительность, несколько технологических сценариев, санитарное зонирование, инженерные нагрузки, BIM-координацию, ответы на замечания экспертизы или корректировку смежных разделов. Поэтому сначала проверяем ТЗ, планировки, оборудование, стадию П или РД и границы ответственности технолога.

ТХ и технология производства — это одно и то же?

В разговорной практике эти понятия часто смешивают, но в проектной документации технология производства подтверждается через раздел ТХ. В разделе описывают производственную программу, операции, оборудование, потоки, помещения, ресурсы, персонал, отходы, безопасность и задания смежникам. На стадии рабочей документации к ТХ могут добавляться более детальные спецификации, карты, привязки оборудования и монтажные требования.

Нужно ли включать все технологические расчеты в том ТХ?

Не всегда полный расчетный материал печатается в томе проектной документации, но расчетные обоснования должны быть подготовлены и связаны с принятыми решениями: площадями, производительностью, оборудованием, ресурсами, персоналом, потоками, отходами, выбросами и сбросами. Если эксперт или заказчик запрашивает подтверждение, технолог должен показать расчет, таблицу, исходные данные или ссылку на лист, где это решение отражено.

Можно ли начать ТХ без полного перечня оборудования?

Можно начать с технологической схемы, состава помещений, потоков и предварительных нагрузок, но перечень оборудования нужно подтвердить до выпуска раздела для экспертизы или РД. Без габаритов, производительности, подключений и зон обслуживания смежники получают неточные задания, а заказчик рискует переделывать планировки и инженерные сети после выбора поставщика.

Нормативные источники по разделу ТХ

Для раздела ТХ проверяем состав проектной документации, назначение объекта, задание на проектирование, санитарные, пожарные, экологические и отраслевые требования.

ПП РФ №87состав разделов проектной документации Контур.Нормативтекст ПП РФ №87 в справочной системе NormaCSтиповые замечания экспертизы к технологическим решениям
