Автоматизация очистных сооружений: фильтры, УФ-обеззараживание, дозирование реагентов, компрессорная станция и КНС.
2021 год
Проектная документация стадии П, раздел 5.7: автоматизация технологического процесса очистки поверхностных и производственных сточных вод, шкаф АСУТП, местное и дистанционное управление, Modbus RTU/TCP и аварийная сигнализация.
Проектная документация разработана для автоматизации технологического процесса очистки поверхностных и приравненных к ним производственных сточных вод на локальных очистных сооружениях. В раздел вошли шкаф АСУТП, средства КИП, интеграция комплектных шкафов оборудования, уровни управления, аварийная сигнализация и передача данных в диспетчеризацию.
В составе решений увязаны самопромывные фильтры, УФ-обеззараживание, дозирование флокулянта и гипохлорита натрия, компрессорная станция и КНС подачи очищенных сточных вод на выпуск.
Нужно было разработать часть раздела 5.7 «Технологические решения» по автоматизации технологических процессов ЛОС. Решения должны обеспечить контроль рабочих параметров, управление оборудованием, аварийную сигнализацию, передачу данных и интеграцию комплектных шкафов технологического оборудования в общую АСУТП.
Проект выполнен по техническому заданию, заданию технологического отдела и требованиям СП 32.13330.2018, СП 77.13330.2016 и ПУЭ. Перечень сигналов АСУТП, сигналы ввода-вывода и объем кабельной продукции уточняются на стадии рабочей документации.
| Уровень | Назначение |
|---|---|
| 1-й уровень | Местное управление со шкафов управления оборудования: фильтров, УФ-установки, реагентного хозяйства, компрессоров, КНС и других комплектных узлов. |
| 2-й уровень | Дистанционное управление из помещения ЛОС с панели оператора и автоматизированного рабочего места. |
| 3-й уровень | Центральный диспетчерский пункт с единым центром принятия решений и удаленным контролем технологических и аварийных параметров. |

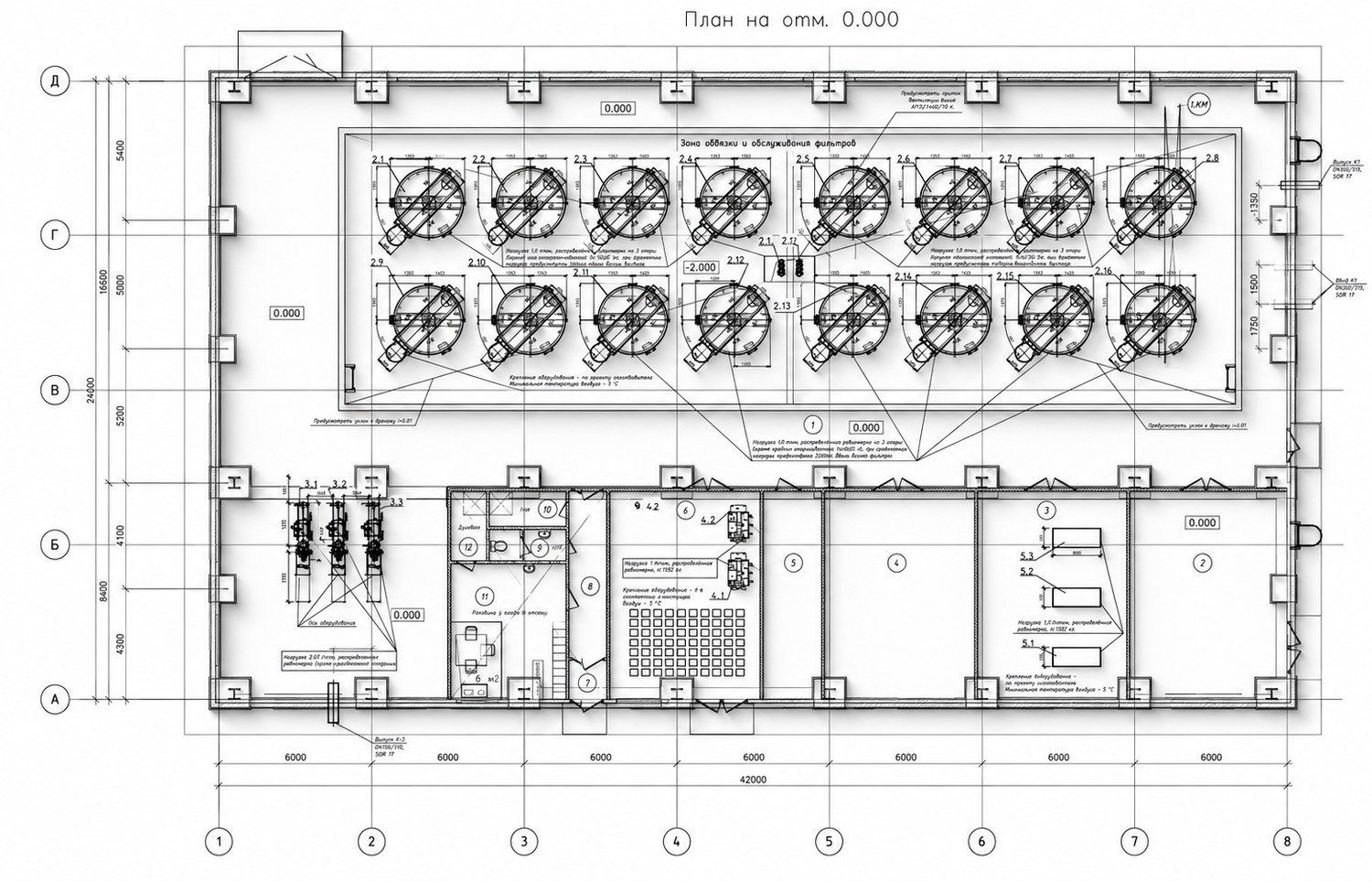

Шкаф АСУТП устанавливается в помещении присутствия персонала здания ЛОС. Комплектные шкафы управления технологического оборудования интегрируются в общую систему по интерфейсам RS485 Modbus RTU и Ethernet Modbus TCP, а также могут передавать данные по каналам сотовой связи GSM/GPRS/UMTS/LTE.
| Позиция | Наименование | Количество |
|---|---|---|
| 1 | Манометр ТМ-510, диапазон 0…1,0 МПа, диаметр 100 мм | 8 шт. |
| 2 | Датчик давления DMP 331, диапазон 0…1 МПа | 5 шт. |
| 3 | Уровнемер герконовый СЕНС-ПМП-118 | 1 шт. |
| 4 | Сигнализатор шкальный ВС-Ш-40 | 1 шт. |
| 5 | Расходомер-счетчик ПРОФИ-222М | 4 шт. |
| 6 | Шкаф АСУТП с мнемосхемой ЛОС, панелью оператора, интерфейсами RS485 и Ethernet | 1 шт. |
| 7-8 | Шкафы управления задвижками на 2 и 3 задвижки | 3 шт. |
| 9 | Шкаф управления насосами, 3 насоса, Ethernet | 1 шт. |
| 10 | Кабель силовой ВВГнг(А)-LS | 300 м |
| 11 | Кабель интерфейса КИПЭнг(А)-LS 2×2×0,6 | 1500 м |
| 12 | Кабель контрольный МКЭШнг(А)-LS | 80 м |
| 13-16 | Трубы ПНД Ø32, лотки проволочные 50×50 и 200×50 | по спецификации |
| 17-21 | Комплекты КИП и шкафов управления для компрессоров, фильтров, флокулянта, гипохлорита и КНС | 5 компл. |

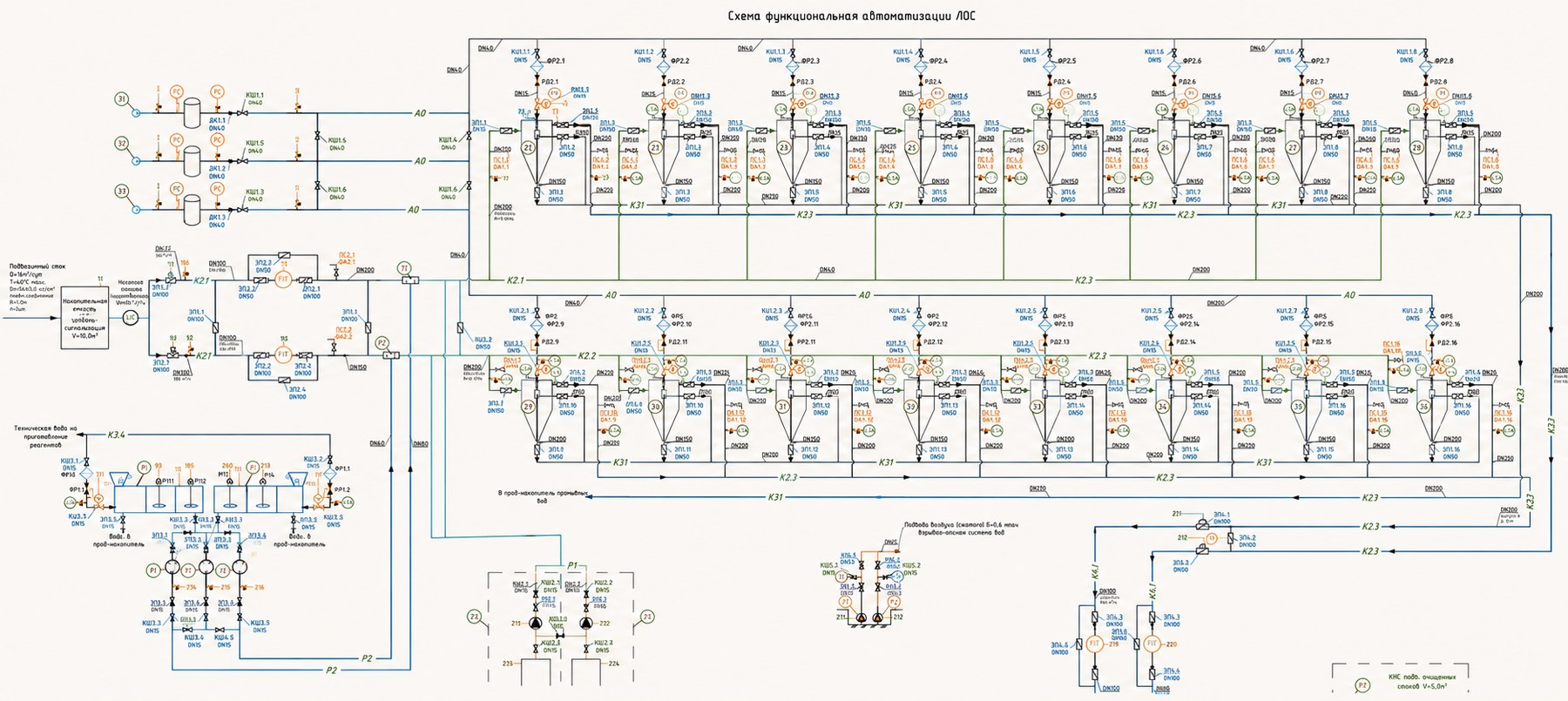

Проектная документация описала, как технологическое оборудование ЛОС объединяется в управляемую систему: датчики давления, уровня и расхода, шкаф АСУТП, шкафы задвижек и насосов, комплектные шкафы фильтров, реагентных установок, компрессоров и КНС. Это дает основу для рабочей документации, закупки оборудования, прокладки кабельных трасс и подключения объекта к диспетчеризации.
Для предварительной оценки пришлите технологическую схему ЛОС, состав оборудования, режимы работы, перечень сигналов, требования к диспетчеризации, комплектные шкафы управления, кабельные трассы и данные по интеграции с существующими системами.
