Технологическое проектирование производств металлоконструкций

Крупный завод металлопроката и металлоконструкций с трубами, швеллерами, уголками и мостовыми кранами

Коротко: технологическое проектирование производства металлоконструкций нужно, когда важно не просто поставить станки в цех, а выстроить работающий поток от приемки металлопроката до сборки, сварки, окраски, упаковки и отгрузки.

На этой стадии определяют состав участков, маршруты перемещения тяжелых изделий, требования к крановому хозяйству, вентиляции, электромощностям и исходные данные для дальнейшей проектной документации.

Что получает заказчик

Схему производства, перечень зон, логику потоков, привязку оборудования и требования к инженерии.

Что мешает при реализации проекта

Встречные потоки, узкий окрасочный участок, нехватка кранов и слабая внутренняя логистика.

На каком этапе нужен проект

До закупки оборудования, строительства, реконструкции и выпуска проектной документации.

Где чаще всего возникают проблемы

Для завода или цеха металлоконструкций ошибка в технологии редко выглядит как “не тот станок”. Чаще деньги уходят на ожидание крана, ручные перестановки, неудобную подачу металла на заготовку, нехватку буферных зон и позднее решение по окраске. Поэтому технологический проект нужен до закупок, строительства и реконструкции, когда схему еще можно менять без дорогих переделок.

Что лучше прислать на старте

Чтобы быстрее перейти к предметному обсуждению, полезно сразу прислать не общий запрос, а базовый набор вводных по объекту.

Что выпускаете

Трубы, швеллеры, уголки, балки, сварные конструкции или смешанную номенклатуру.

Какой нужен объем

Плановую мощность в смену, сутки или месяц и режим работы производства.

Какая площадка есть

Площадь, высота, пролеты, краны, ограничения по логистике и стадии готовности здания.

Какие процессы нужны

Только заготовка и сварка либо полный цикл с подготовкой поверхности, окраской и отгрузкой.

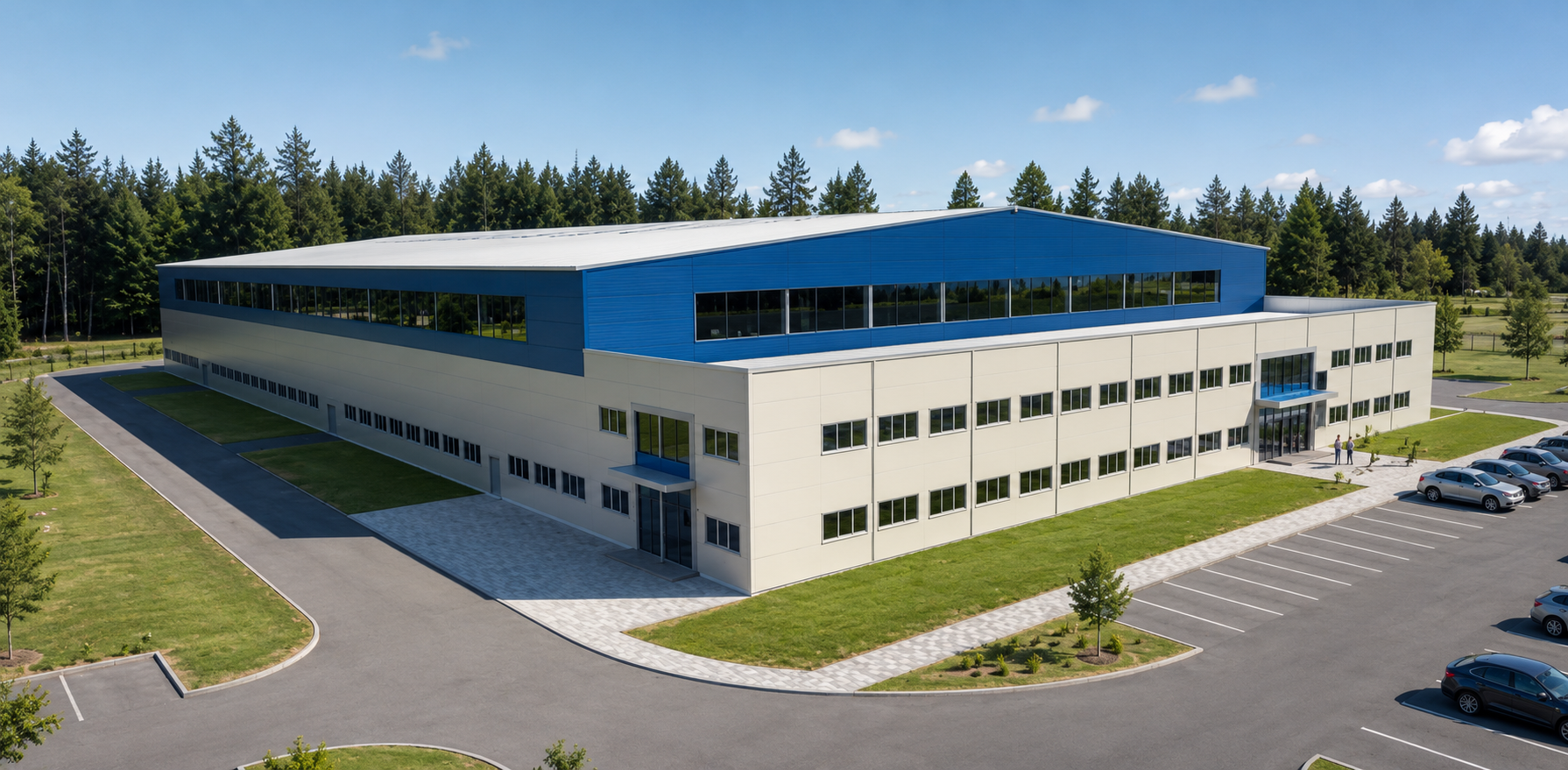

Производственное здание для крупного промышленного объекта с проездами, парковкой и административной частью — Площадка и здание влияют на проект не меньше, чем список оборудования: важны подъезды, длина корпуса, административная часть, логистика транспорта и запас под расширение.

Что по площадке проверяем отдельно

На практике проект часто упирается в параметры здания и участка, а не только в состав линии. Поэтому еще до детальной компоновки мы смотрим, что допустимо на конкретной площадке.

Подъезды и отгрузка

Хватает ли места под заезд фур, разгрузку металлопроката, разворот длинномерного транспорта и вывоз готовых конструкций.

Габариты корпуса

Подходят ли длина, высота, пролеты и сетка колонн под номенклатуру изделий, крановое хозяйство и внутреннюю логистику.

Когда здание уже есть

Для реконструкции или запуска в готовом корпусе задача обычно сложнее: приходится увязывать существующие ограничения с новой технологией, а не проектировать объект с нуля.

Проверяем реальные ограничения

Существующие краны, ворота, отметки пола, инженерные мощности, бытовые помещения и то, как это влияет на потоки металла и полуфабрикатов.

Снижаем риск переделок

Такой разбор заранее показывает, где можно встроить новый участок, а где понадобится менять схему движения, склад или инженерную часть.

Что мы прорабатываем в таком проекте

Мы проектируем производство не вокруг абстрактного “современного цеха”, а вокруг реальной программы выпуска: номенклатуры изделий, плановой мощности, габаритов конструкций, требований к покрытию, ограничений площадки и инженерных нагрузок.

На выходе заказчик получает понятную рабочую схему, которую можно передавать архитекторам, инженерам, поставщикам оборудования и дальше развивать в проектную документацию.

Главные задачи на старте

понять состав участков и очередность операций;
увязать потоки металла, полуфабрикатов и готовых изделий;
заложить крановое хозяйство и транспортировку;
сразу учесть вентиляцию, окраску, мощности и отгрузку.

В каких случаях нужен проект

Новый завод

Нужно выстроить технологию с нуля и заложить мощности без перегрузки бюджета.

Новый цех

Нужно увязать заготовку, сборку, сварку, окраску и отгрузку внутри одной площадки.

Реконструкция

Нужно увеличить выпуск или встроить новые участки в действующее производство.

Подготовка к ПД

Нужно передать смежным разделам понятные требования по технологии и инженерии.

Какие производства металлоконструкций мы проектируем

По составу участков, инженерным нагрузкам и логистике такие объекты сильно отличаются. Поэтому ниже мы отдельно показываем типовые форматы производств, а следующим блоком — задачи, с которыми к нам приходят.

Небольшой цех

Обычно задача упирается в заготовку, сборку, сварку, склад и отгрузку. Здесь особенно важно не заложить лишнее оборудование и не потерять полезную площадь на случайных перемещениях.

Цех с окраской

К базовой цепочке добавляются подготовка поверхности, окрасочный участок, сушка и отдельные требования к вентиляции, пожарной безопасности и межоперационной логистике.

Полный цикл

Здесь проектируют уже не только отдельные участки, а весь производственный маршрут: приемка металлопроката, обработка, сварка, контроль, подготовка поверхности, окраска, упаковка и отгрузка.

С какими задачами к нам чаще приходят

Запуск нового завода

Нужно понять состав линий, схему потоков, крановое хозяйство, склады и привязку к инженерии.

Рост производительности

Нужно увеличить выпуск без хаотичного расширения цеха и без потери управляемости по логистике.

Встраивание окраски или новых участков

Нужно добавить дробеструй, окраску, сушку или новые линии без конфликта со старой схемой.

Подготовка к следующей стадии проекта

Нужно превратить технологическую концепцию в понятную основу для ТХ, ПД и дальнейшей инженерной увязки.

Какие типы продукции сильнее всего влияют на проект

Для крупных производств металлопроката и металлоконструкций проект меняется не только от тоннажа, но и от того, что именно выпускает завод. Трубы, швеллеры, уголки, балки и тяжелые сварные элементы требуют разной логистики, разных буферных зон и разного запаса по маневру.

Трубы и длинномерные профили

Требуют длинных линий подачи, удобных маршрутов перемещения и продуманной схемы хранения перед отгрузкой.

Швеллеры, уголки и балки

Влияют на компоновку складов, подъемно-транспортное оборудование и ширину рабочих проходов.

Тяжелые сварные конструкции

Требуют большего запаса под сборку, разворот изделий, крановое хозяйство и промежуточное хранение.

Окрашенная готовая продукция

Меняет требования к подготовке поверхности, вентиляции, сушке и маршруту готовых изделий после окраски.

Какие линии и узлы обычно входят в состав крупного завода

Конкуренты выигрывают доверие, когда называют не абстрактные “участки”, а реальную производственную цепочку. Для крупных объектов по металлопрокату и металлоконструкциям обычно важны такие узлы.

Приемка и склад металлопроката

Разгрузка, учет, хранение труб, балок, швеллеров, уголков и листа перед передачей в производство.

Линии резки и заготовки

Подготовка деталей, раскрой, подача длинномерных элементов и логика передачи в обработку или сборку.

Обработка профиля и листа

Сверление, фаски, гибка, вальцовка и другие операции, влияющие на компоновку и энергетику.

Сборочно-сварочный блок

Стенды, кондукторы, сварка крупных узлов, перемещение тяжелых деталей и работа кранов.

Подготовка поверхности и окраска

Дробеструй, окраска, сушка и отдельные требования к воздухообмену и промышленной безопасности.

Контроль, упаковка и отгрузка

Контроль качества, комплектование заказов, буфер готовой продукции и организация выхода на транспорт.

Что входит в технологическое проектирование производства металлоконструкций

Технологический проект для такого производства отвечает на пять базовых вопросов: программа выпуска, маршрут металла по цеху, обязательные участки, состав оборудования и инженерные ресурсы для запуска.

1. Программа выпуска

Номенклатура изделий, тоннаж, максимальные габариты и масса конструкций, режим работы, доля нестандартных позиций.

2. Технологическая схема

Приемка, заготовка, обработка, сборка, сварка, контроль качества, подготовка поверхности, окраска, упаковка и отгрузка.

3. Состав участков

Расчет площадей, запас по маневру, буферные зоны и разделение процессов, которые нельзя смешивать.

4. Оборудование и логистика

Подбор и размещение оборудования с учетом внутренних потоков, длинномерных элементов, кранов и вспомогательной техники.

5. Инженерные требования

Подготовка данных по инженерным системам и заданий смежным разделам для следующей проектной стадии.

Практический ориентир: в цехах металлоконструкций производительность часто упирается не в паспортную скорость станка, а в схему перемещения металла, доступность кранов, буфер между участками и то, как организованы сборка, окраска и отгрузка. Это один из главных аргументов в пользу технологического проектирования до покупки оборудования.

Какие участки нужно увязать в одном проекте

Даже компактное производство металлоконструкций редко ограничивается только сваркой. Ниже базовая структура участков, которую обычно приходится увязывать в одном проекте.

Склад металлопроката

Приемка, хранение, выдача в производство. В проекте критичны подъезды, разгрузка, краны и запас по площади.

Заготовительный участок

Резка, раскрой, пиление, подготовка деталей. Здесь важны подача тяжелых элементов, искры, отходы и ширина проходов.

Обработка профиля и листа

Сверление, фаски, гибка, вальцовка. Проект должен учитывать точность, подвод энергии и место под длинные заготовки.

Сборка и сварка

Стенды, кондукторы, сварочные посты, сборка крупных узлов. Критичны краны, вытяжка и запас места под разворот изделий.

Контроль качества

Измерения, визуальный контроль, при необходимости НК. Важно предусмотреть маршрут доработки и удобный доступ к крупным изделиям.

Подготовка поверхности и окраска

Дробеструй, окраска, сушка, межоперационное хранение. Здесь решают пыль, вентиляция, температурный режим и изоляция грязных процессов.

Упаковка и отгрузка

Маркировка, комплектование, временное хранение, погрузка. Критичны буфер готовой продукции, удобство погрузки и маршруты транспорта.

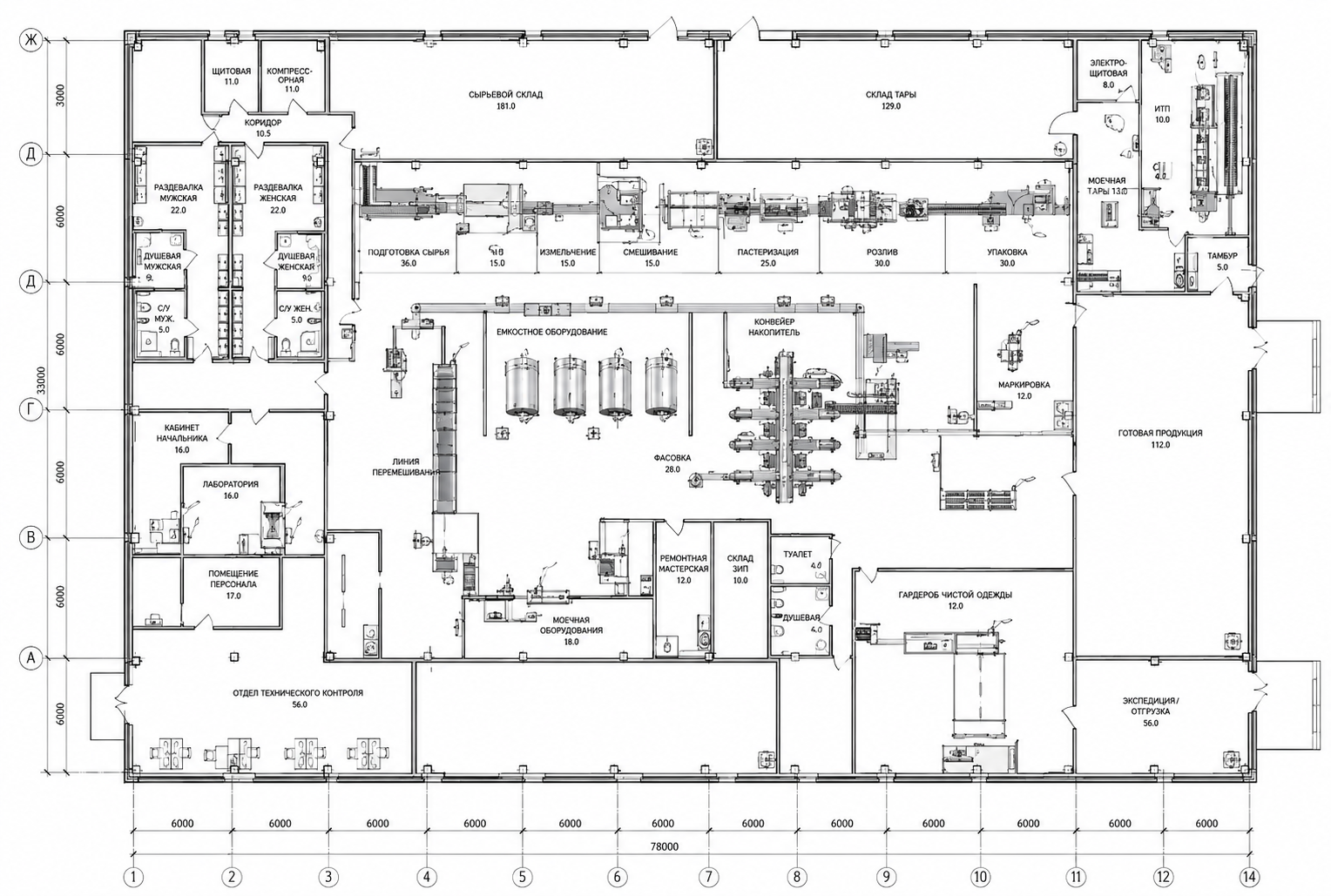

Планировочная схема производственного объекта с маршрутами участков, складами и вспомогательными помещениями — Пример схемы размещения производственных и вспомогательных зон: такая визуализация помогает заранее проверить логику потоков, состав помещений и точки инженерной увязки.

Какие исходные данные нужны до начала работы

Чем точнее исходные данные, тем меньше риск переделок уже после архитектурной привязки или заказа оборудования. Для таких объектов особенно важны не только объемы выпуска, но и габариты изделий, очередность операций и реальный режим отгрузки.

Номенклатура изделий

Помогает определить технологическую цепочку, состав участков и потребность в нестандартных операциях.

Плановая мощность

Нужна для расчета площадей, режима работы и количества оборудования.

Максимальные габариты и масса изделий

Влияют на краны, пролеты, маршруты перемещения и буферные зоны.

Требования к покрытию

Показывают, нужен ли дробеструй, окрасочный участок, камера, сушка и отдельная инженерия.

Состав имеющегося оборудования

Помогает понять, что можно сохранить, а что уже ограничивает производительность.

Параметры площадки

Нужны для увязки технологии с высотой, пролетами, несущей способностью пола и логистикой.

Доступные инженерные ресурсы

Показывают, что реально можно запустить без дорогого пересмотра энергетики и вентиляции.

Важно: для таких объектов критична не только месячная мощность, но и масса и габариты отдельных изделий. Два цеха с одинаковым тоннажем могут потребовать разную планировку, разное количество кранов и разную организацию складов, если один выпускает типовые элементы, а второй работает с крупными фермами и нестандартными узлами.

Что получает заказчик по итогам проектирования

Результат должен быть полезен не только для внутреннего обсуждения, но и для дальнейшей работы с архитекторами, конструкторами, инженерами и поставщиками оборудования.

Технологическая концепция

Понимание структуры производства, логики участков и последовательности операций.

Схема потоков

Маршрут металла, заготовок, полуфабрикатов и готовых изделий без лишних пересечений.

Расстановка оборудования

Привязка основного и вспомогательного оборудования к реальной площадке и производственной логике.

Задания смежным разделам

Требования к инженерии, архитектуре и дальнейшей проектной документации, включая раздел ТХ при необходимости.

Какой результат получает заказчик по этапам

Этап 1

Понимание производственной схемы

Заказчик получает логику участков, базовую схему потоков и понимание, как должен работать объект.

Этап 2

Компоновку оборудования и зон

Появляется понятная увязка складов, линий, сборки, окраски, контроля и отгрузки на конкретной площадке.

Этап 3

Требования к инженерии и смежникам

Формируются требования по кранам, мощностям, вентиляции, логистике и данные для следующих разделов проекта.

Этап 4

Основа для ТХ и дальнейшей документации

Результат можно использовать для дальнейшей проработки проектной документации и увязки с остальными разделами.

Какие проблемы помогает предусмотреть технологический проект

До закупки оборудования и начала стройки можно заранее выявить узкие места по кранам, дефицит площадей, слабые места по логистике, нехватку инженерных мощностей и риск дорогих переделок после запуска. Именно это часто и дает странице доверие: заказчик видит не общие слова, а понятные производственные риски, которые можно закрыть до старта работ.

В каком виде передаем результат

Заказчику нужен не набор общих тезисов, а рабочая основа для следующего шага по объекту. Поэтому результат описываем в понятной проектной форме.

Схемы и компоновка

Маршрут металла, взаимное расположение участков, логика складов, расстановка оборудования и зоны обслуживания.

Требования к смежным разделам

Данные по кранам, вентиляции, мощностям, проемам, логистике и дальнейшей увязке с ТХ, архитектурой и инженерией.

Как проходит работа по проекту

1. Сбор вводных

Уточняем номенклатуру, мощность, процессы, ограничения площадки и цели по запуску или реконструкции.

2. Технологическая схема

Проверяем маршрут металла, состав участков, буферные зоны, крановую и транспортную логику.

3. Компоновка и передача результата

Фиксируем решения по оборудованию, площадям и инженерным требованиям, после чего можно переходить к следующей стадии проекта.

Если нужно обсудить объект предметно

На старте достаточно описать тип продукции, плановую мощность, площадку и какие участки должны войти в проект. После этого уже можно обсуждать схему производства, состав работ и следующий шаг по документации.

Обсудить проект завода

Внутреннее пространство крупного производственного цеха с мостовыми кранами и путями перемещения металлоконструкций — Крановое хозяйство, ширина проходов и реальные маршруты перемещения крупногабаритных изделий нужно проверять на ранней стадии: после закупки оборудования такие ошибки обходятся заметно дороже.

Какие инженерные ограничения чаще всего влияют на планировку

Для производств металлоконструкций технологическая часть всегда связана с инженерией. Если эти ограничения не проговорить на старте, узкое место проявится уже после аренды площадки, закупки оборудования или монтажа кранов.

Высота и пролеты здания

Крупные фермы, балки и рамы требуют большего запаса по маневру, чем мелкая серийная продукция.

Крановое хозяйство

Грузоподъемность, количество кранов, зоны обслуживания и безопасные маршруты перемещения.

Электромощность

Резка, сварка, механическая обработка и окраска создают разную нагрузку на сеть.

Вентиляция и локальные отсосы

Сварка, дробеструй и окраска требуют разной схемы воздухообмена.

Отопление и температурный режим

Особенно критично для окрасочных и сушильных операций.

Внутризаводская логистика

Путь металла, подъезды фур, работа погрузчиков и буферные зоны перед отгрузкой.

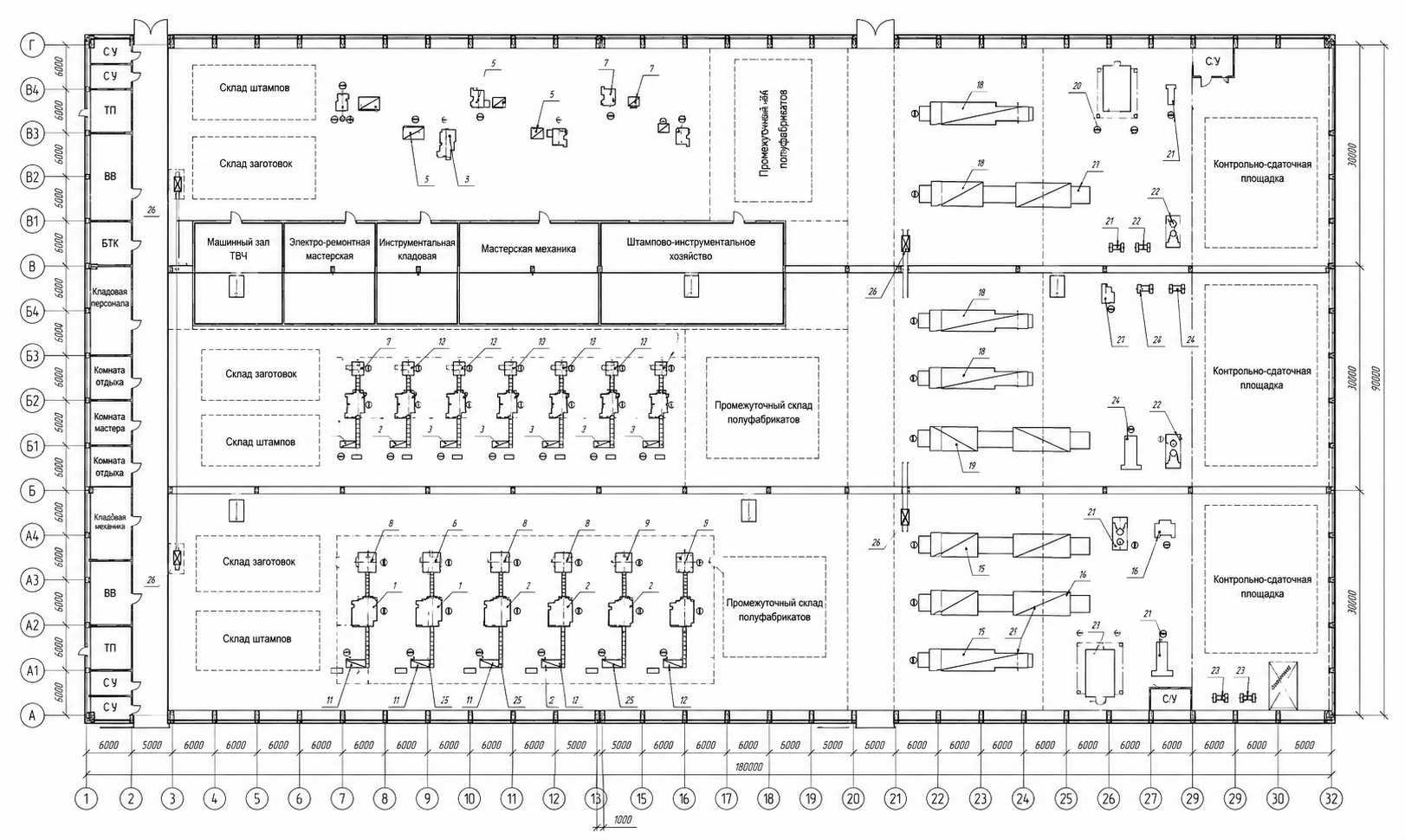

Схема крупного промышленного цеха с оборудованием, промежуточными складами и контрольными площадками — Схема крупного цеха показывает, как в одном проекте увязываются оборудование, промежуточные склады, контрольные зоны и внутризаводская логистика.

Типовые ошибки при проектировании цеха металлоконструкций

Ниже ошибки, которые чаще всего приводят к потерям времени, денег и лишним переделкам уже после запуска.

Проектируют от списка станков

Появляются лишние перегрузки, ожидание крана и потери на внутренних перемещениях.

Недооценивают габариты изделий

Сборка и разворот элементов становятся неудобными или небезопасными.

Не выделяют отдельную грязную зону

Пыль и загрязнение начинают мешать смежным операциям и покрытию.

Экономят на складе и буферных зонах

Производство теряет ритм на приемке, комплектовании и отгрузке.

Закладывают окраску без инженерной проработки

Возникают проблемы с вентиляцией, температурным режимом и пожарной безопасностью.

Стартуют без понятной программы выпуска

Оборудование и площади оказываются либо избыточными, либо узкими для реальной загрузки.

Этапы работ

Сбор исходных данных

Фиксируем номенклатуру, мощность, габариты изделий, режим выпуска, требования к покрытию, характеристики площадки и инженерные ограничения.

Технологическая схема

Определяем последовательность операций и состав участков, которые нужны именно этому производству, а не “типовому заводу вообще”.

Расстановка оборудования и логистика

Увязываем потоки металла, крановое хозяйство, подачу деталей на сборку, переход между грязными и чистыми процессами, погрузку и отгрузку.

Требования к инженерии и смежным разделам

Формируем данные для архитектуры, инженерии и дальнейшей стадии проектирования, включая раздел ТХ, если объект идет в ПД.

Сроки и стоимость технологического проекта

Точный срок и бюджет определяют после исходных данных. Для такого объекта цена зависит не от одной площади цеха, а от состава участков, номенклатуры изделий, инженерной сложности и глубины проработки.

Номенклатура и сложность изделий

Чем больше нестандартных узлов и тяжелых элементов, тем сложнее планировка и логистика.

Масштаб производства

Влияет на число участков, объем расчетов, крановое хозяйство и глубину инженерной увязки.

Новая площадка или реконструкция

Реконструкция обычно требует больше компромиссов и детальной проверки ограничений.

Степень готовности исходных данных

Неполные данные замедляют работу и повышают риск корректировок.

Наличие окраски, дробеструя и сушки

Эти процессы требуют отдельной инженерной и санитарной проработки.

Что ускоряет расчет

План площадки, тип продукции, плановая мощность, перечень ключевых участков, понимание по окраске, складам и крановому хозяйству.

Как обсуждаем сроки и бюджет

Сначала смотрим исходные данные и состав работ, после этого можно предметно обсуждать объем технологической части, сроки подготовки и формат результата для следующей стадии проекта.

Частые вопросы заказчиков

Можно ли запускать производство поэтапно, а не строить сразу полный цикл?

Да, но поэтапность нужно закладывать в схему заранее. Если на первом этапе остается только заготовка и сварка, в проекте все равно нужно понимать, как потом встроятся окраска, дополнительные краны, расширение склада и новая логистика. Иначе второй этап обойдется заметно дороже.

Когда нужен отдельный дробеструйный и окрасочный участок?

Это зависит от требований к покрытию, объема выпуска и состава изделий. Если предприятие регулярно выпускает конструкции под окраску и хочет стабильное качество подготовки поверхности, вопрос отдельного участка обычно встает уже на ранней стадии проектирования.

Что критичнее для проекта: тоннаж в месяц или габариты изделий?

Оба параметра важны, но в планировке часто сильнее влияют именно габариты и масса изделий. Они определяют пролеты, тип кранов, ширину проходов, длину буферных зон и схему перемещения по цеху.

Можно ли использовать существующее здание и просто расставить оборудование?

Иногда да, но сначала нужно проверить высоту, пролеты, возможности по кранам, несущую способность пола, логистику длинномерных изделий и инженерные мощности. Для металлоконструкций эти ограничения часто становятся главнее самой архитектуры.

Когда нужна только технологическая концепция, а когда уже нужен раздел ТХ?

Концепция нужна, когда заказчик выбирает схему производства, состав участков и логику развития объекта. Раздел ТХ нужен, когда проект уже переходит в более формальную проектную стадию и технологические решения нужно передавать в состав документации для дальнейшей увязки и, при необходимости, экспертизы.

Что чаще всего мешает запуску цеха в срок?

Чаще всего тормозит не один фактор, а их связка: неполные исходные данные, недооценка инженерии, слабая логистика внутри цеха и запоздалое решение по окраске и отгрузке. Поэтому критично проработать поток еще до закупок и монтажных работ.

Связанные услуги и материалы

Разработка технологических решений — общая страница услуги, если нужно посмотреть полный контур работ и смежные направления.
Технологические решения для производственных зданий — полезно, если проект связан с новым промышленным корпусом или реконструкцией действующего здания.
Раздел ТХ для экспертизы: разработка технологических решений — если после технологической схемы объект переходит к проектной документации и разделу ТХ.

Нормативные и технические ориентиры

СП 56.13330.2021 «Производственные здания».
ГОСТ Р 56639-2015 «Технологическое проектирование промышленных предприятий».
Отраслевые нормы технологического проектирования заводов металлоконструкций как дополнительный ориентир по участкам, проходам, складам и расходам ресурсов.

Вернуться назад

Оставьте заявку

Консультация инженера
