Пневматическая почта для медицинского учреждения в Екатеринбурге

Город

Екатеринбург

Площадь

10 296,9 м²

Сроки выполнения

2021

Описание

Капитальный ремонт межкорпусных подземных переходов медицинского учреждения в части замены системы пневматической почты. Проработаны станции, трубопроводы, компрессорная, управление, RFID-капсулы и пневматические расчеты.

Расрыть полностью
Реализованный проект / Раздел 5 ТХ / 2021

Система пневматической почты для медицинского учреждения в Екатеринбурге

Проектная документация по подразделу «Пневматическая почта» для капитального ремонта межкорпусных подземных переходов. Система предназначена для оперативной транспортировки анализов и документов между корпусами больницы.

10 296,9 м²
общая площадь объекта
7 этажей
плюс подвал и технический этаж
11 станций
автоматические станции NW110 RFID
2 линии
расчеты давления и расхода воздуха

Исходная задача

В рамках капитального ремонта межкорпусных подземных переходов требовалась полная замена существующей системы пневматической почты: трубопроводов, кабелей, станций и компрессорной. Новая система должна работать в автоматическом режиме по адресации станций и иметь возможность дальнейшего расширения.

Что транспортирует система

  • биологические материалы: кровь и моча;
  • лабораторные пробы между корпусами и КДЛ;
  • медицинские документы;
  • капсулы с RFID-идентификацией для лабораторных направлений.

Состав технологических решений

Блок Решение Что проверялось

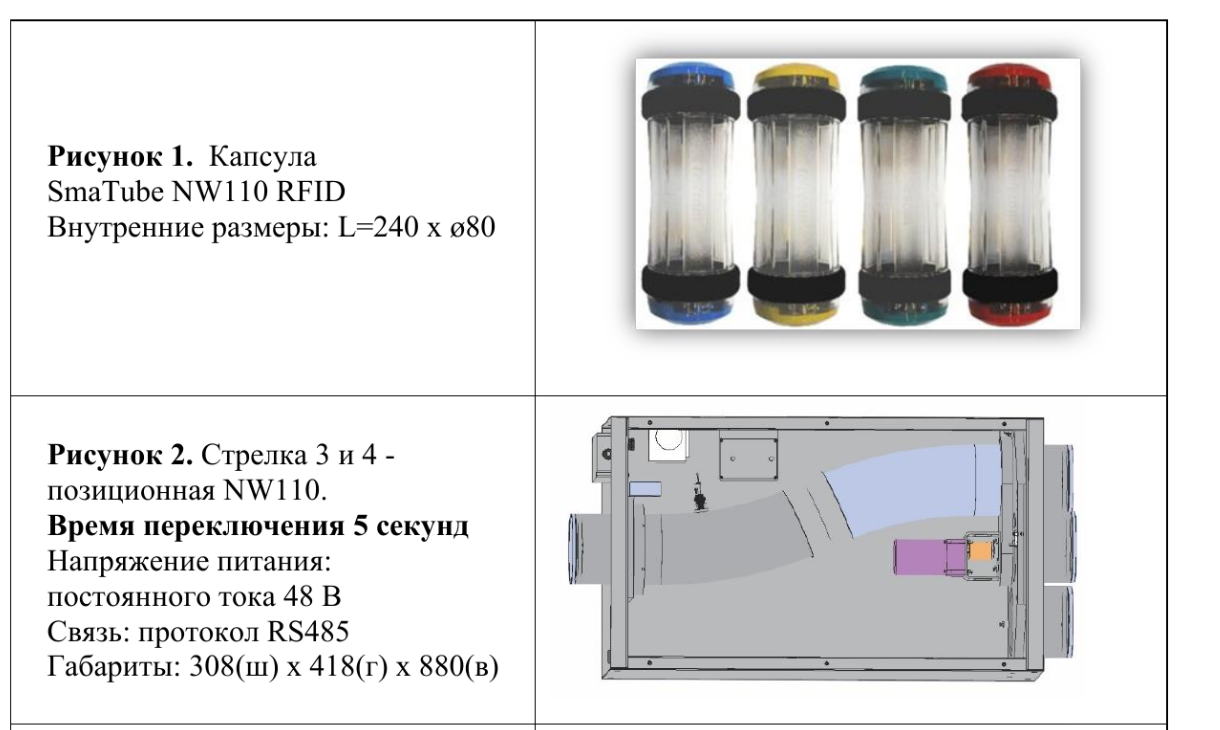

Станции 11 автоматических станций NW110 RFID: 8 проходных с приемной корзиной и 3 лабораторных с лотком плавного приема. Адресация, размещение по корпусам, удобство приема капсул и работа лабораторных точек.

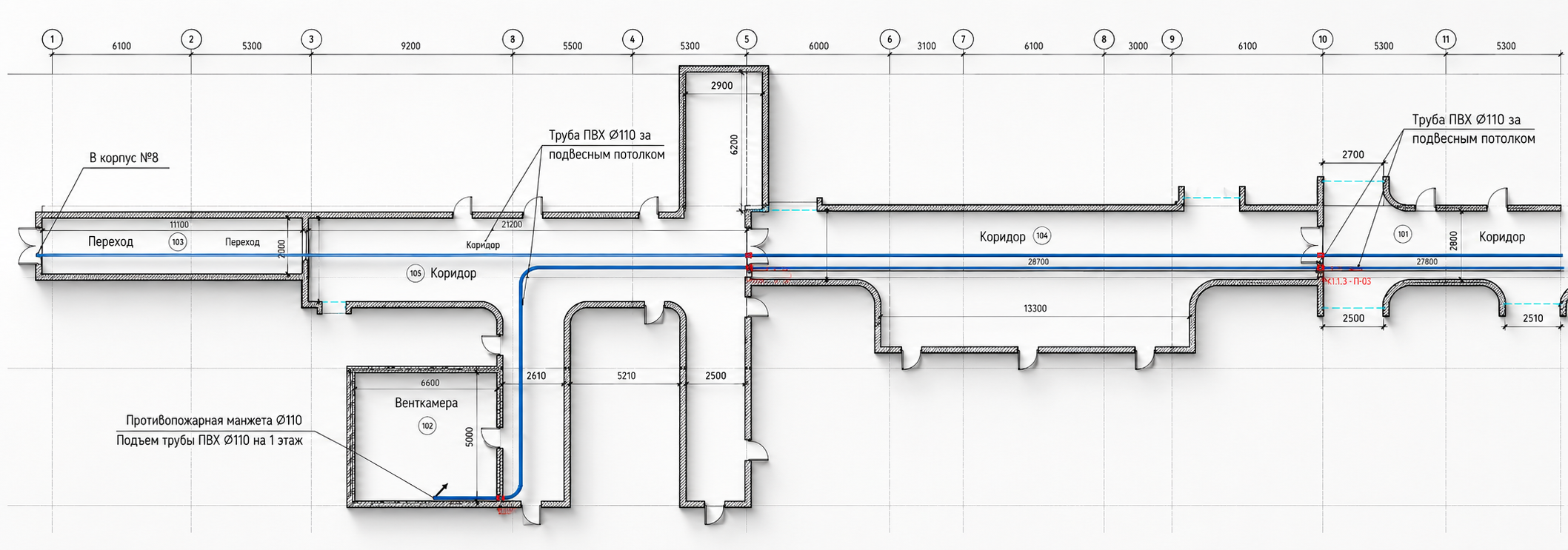

Трубопровод НПВХ Ø110 мм, радиусы отводов 550/650 мм, группа горючести Г1, клеевые соединения муфтами. Трассировка по переходам и корпусам, возможность прохождения капсул без потери работоспособности.

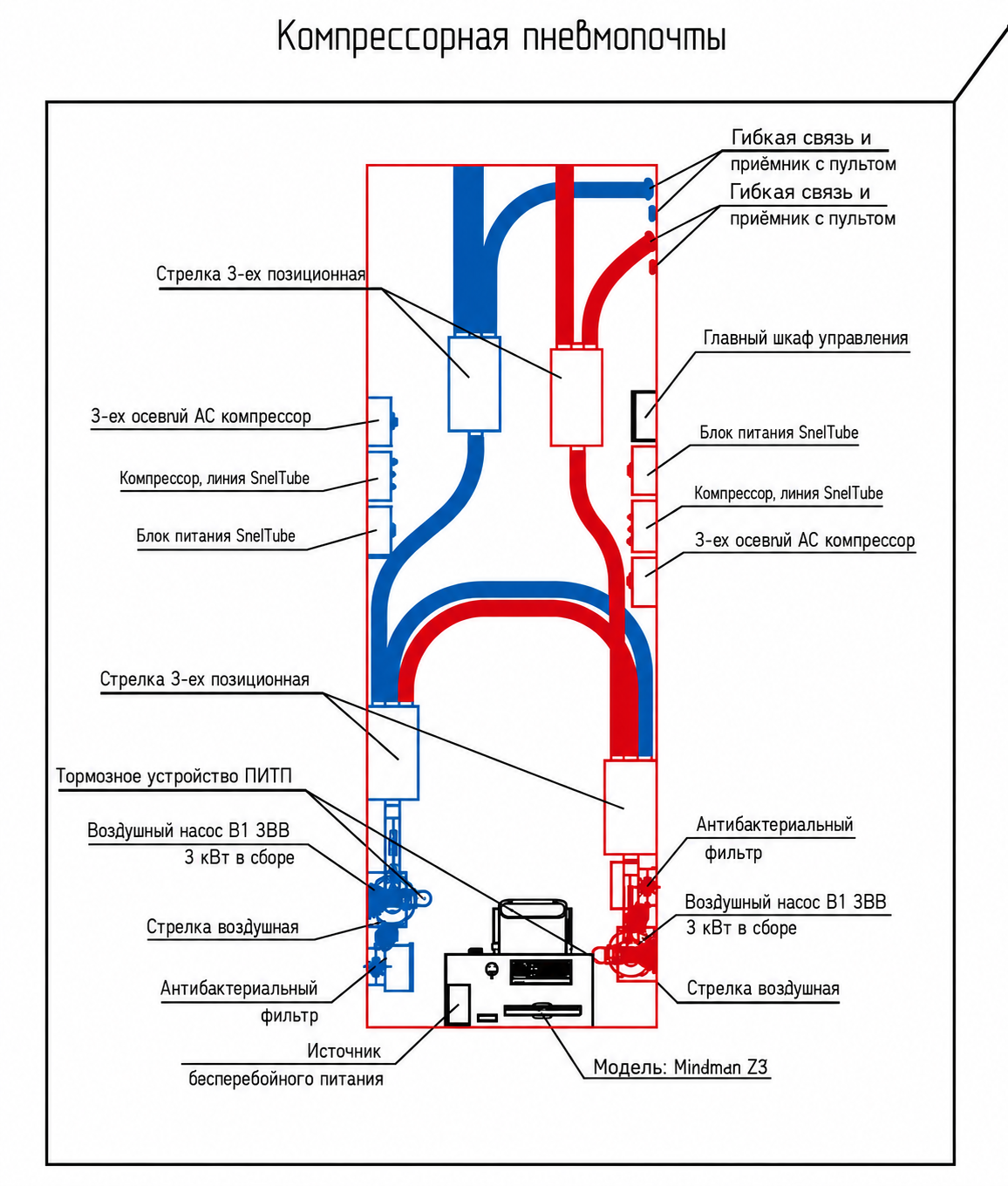

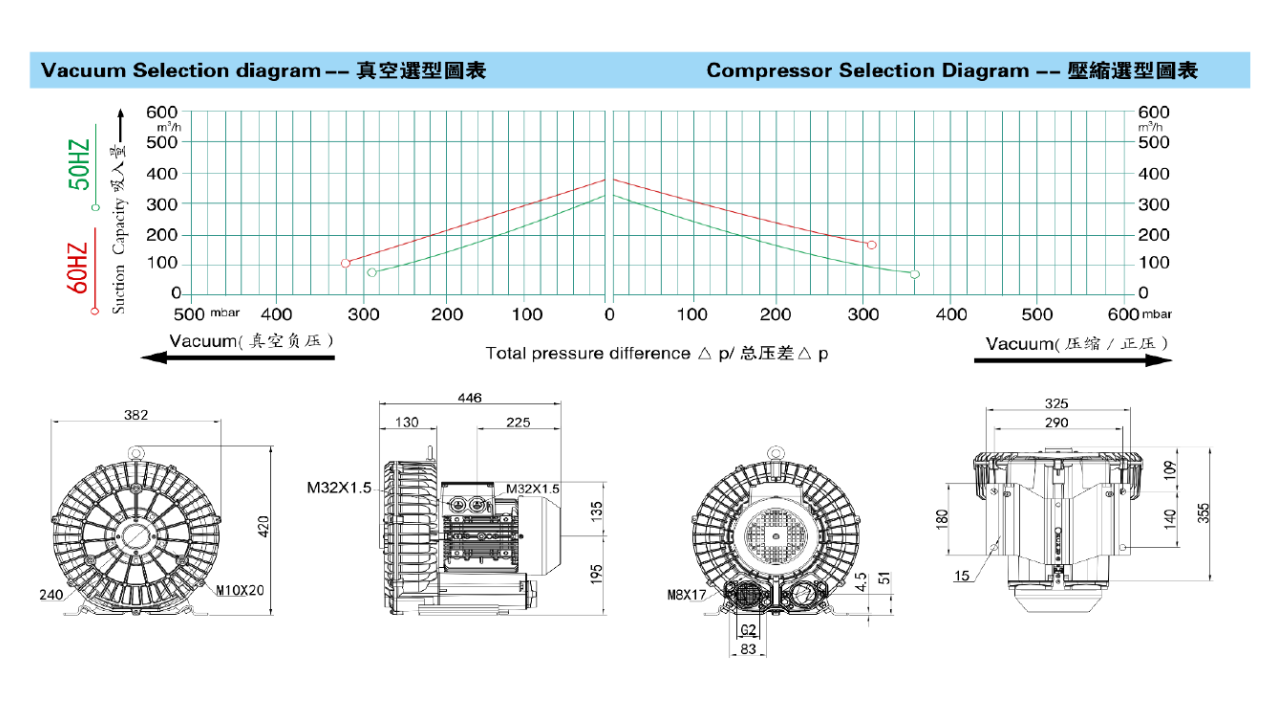

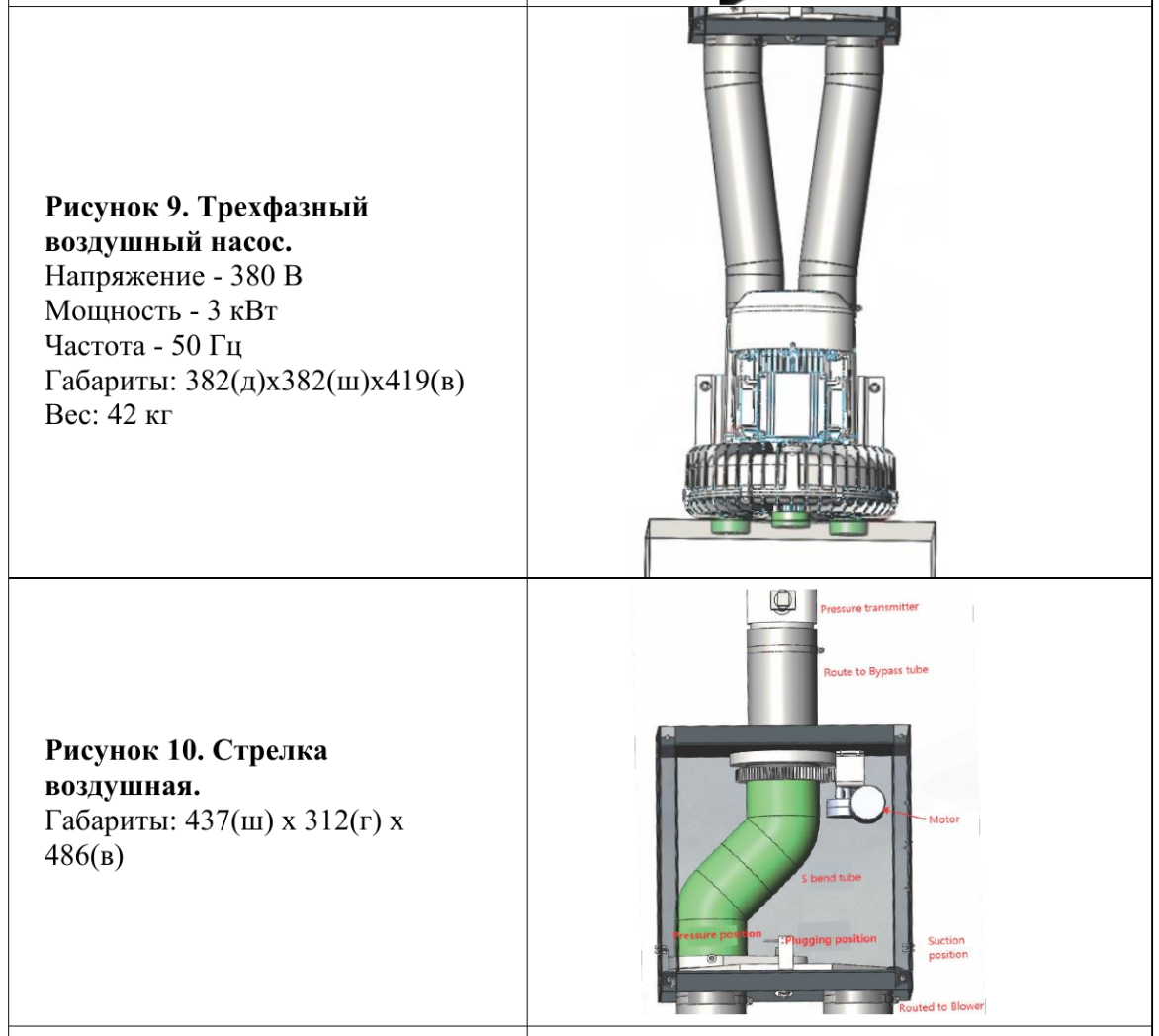

Компрессорная 2 воздушных насоса по 3 кВт, 380 В, 420 м³/час, перепад давления 220 мбар, шум 69 дБ. Достаточность производительности по расчетному расходу 310 м³/час.
Управление Главный шкаф управления на базе микропроцессора, контроллеры линий, ПО для ПК, RS485. Автоматическая адресация станций и возможность удаленного управления.

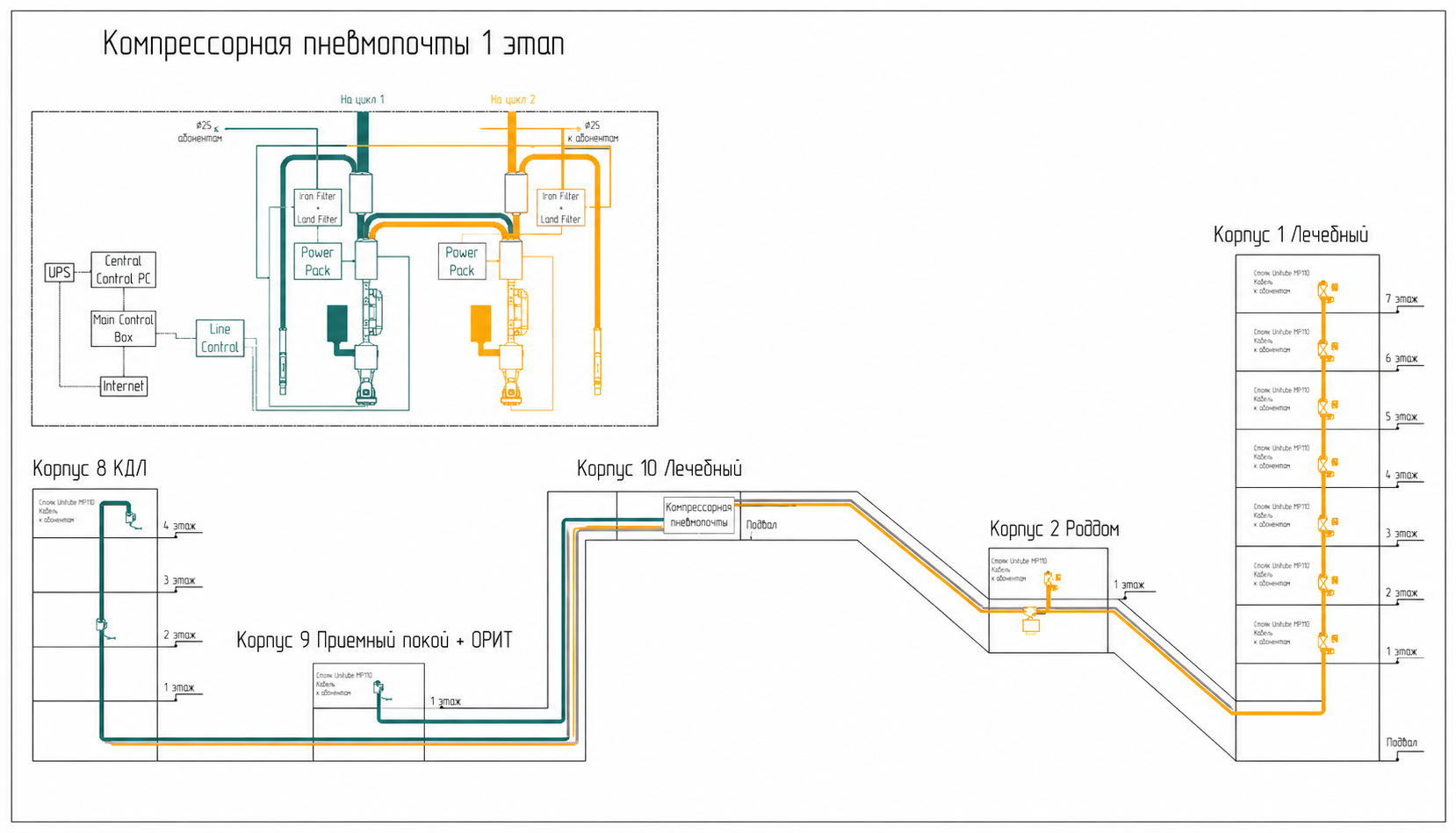

Размещение станций

  • корпус №10, подвал — компрессорная и ручные станции;
  • корпус №1, 1-7 этажи — проходные станции в нишах коридоров;
  • корпус №2, 1 этаж — процедурная;
  • корпус №8, 1, 2 и 4 этажи — лаборатории;
  • корпус №9, 1 этаж — лаборатория.

Расчетные параметры

  • линия №1 до 4 этажа корпуса №8: 1 967 мм вод. ст.;
  • линия №2 до 7 этажа корпуса №1: 2 058 мм вод. ст.;
  • потребный расход воздуха: 310 м³/час;
  • производительность насоса: 420 м³/час;
  • работоспособность подтверждена пневматическим расчетом.

Результат для заказчика

Заказчик получил проектные решения по замене системы пневматической почты для медицинского учреждения: состав оборудования, трассировку трубопроводов, размещение станций, компрессорную, управление, расчет давления и расхода воздуха для подтверждения работоспособности системы.
