Многоквартирный жилой дом со встроенными помещениями в Воронеже

Город

Воронеж

Площадь

Размеры в плане — 55,52 × 64,38 м; подземная автостоянка — 44 машино-места; 9 надземных этажей, техподполье и чердак.

Сроки выполнения

2013 год

Описание

Проектная документация стадии П, раздел 5.7 «Технологические решения»: встроенные офисные помещения, 6 магазинов непродовольственных товаров, подземная автостоянка, условия труда, бытовое обеспечение персонала и экологические показатели объекта.

Расрыть полностью

Воронеж · 2013 · проектная документация, стадия П · раздел 5.7 «Технологические решения»

Раздел ТХ разработан для многоквартирного жилого дома со встроенными нежилыми помещениями и подземной автостоянкой. В проекте разделены потоки жителей, посетителей офисов и покупателей, описана работа встроенных магазинов, офисного блока, бытовых помещений персонала и автостоянки на 44 машино-места.

9 этажейпять секций, техподполье, чердак и стилобат

44 местаподземная автостоянка в стилобатной части

39 рабочих мест19 в офисе и 20 в магазинах

2,575 т/годрасчетный суммарный выброс загрязняющих веществ

Исходная задача

Нужно было описать технологические решения для встроенных нежилых помещений первого этажа и подземной автостоянки в составе модифицированной проектной документации. Жилые входы организованы со стороны двора, а входы в офис и магазины выведены на внешний периметр здания. Такое разделение снижает пересечение потоков жителей, покупателей, сотрудников и поставщиков.

Офисное помещение

7 рабочих кабинетов, вестибюль и зона ожидания клиентов;
комната приема пищи, комната персонала, санузлы, включая санузел МГН;
19 рабочих мест для юридических, туристических, страховых и аналогичных услуг.

Встроенные магазины

6 магазинов непродовольственных товаров: одежда, обувь, товары по каталогам и образцам;
подсобные зоны, санузлы персонала, кладовые уборочного инвентаря;
поступление товаров автотранспортом в нерабочее для посетителей время.

Что входило в технологические решения

Блок	Что было проработано
Планировочная схема	Встроенные помещения первого этажа, отдельные входы с внешнего периметра, разделение жилых и общественных потоков.
Торговая технология	Приемка товаров, временное хранение в торговых залах, подготовка к продаже в подсобных помещениях, работа примерочных и кассовых зон.
Офисная технология	Расстановка рабочих мест, компьютеров, МФУ, принтеров, шкафов документов и клиентской зоны ожидания.
Бытовое обеспечение	Комнаты приема пищи, холодильники, чайники, микроволновые печи, шкафы для одежды, помещения уборочного инвентаря.
Условия труда	Освещение, вентиляция, отопление, шумозащита, спецодежда, защитное заземление и УЗО.

Графические материалы проекта

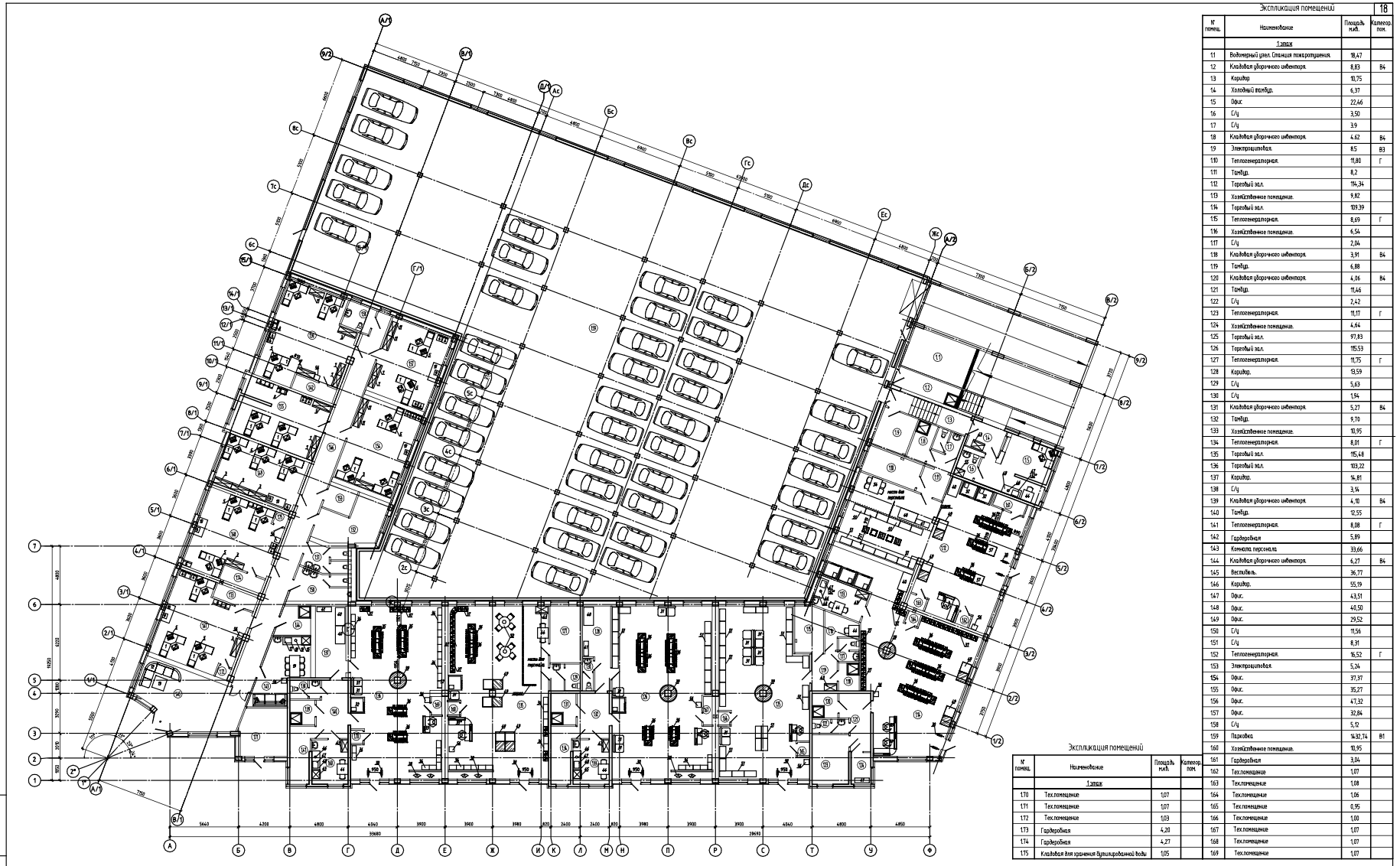

План первого этажа и подземной автостоянки жилого дома в Воронеже — План встроенных нежилых помещений и подземной автостоянки на 44 машино-места.

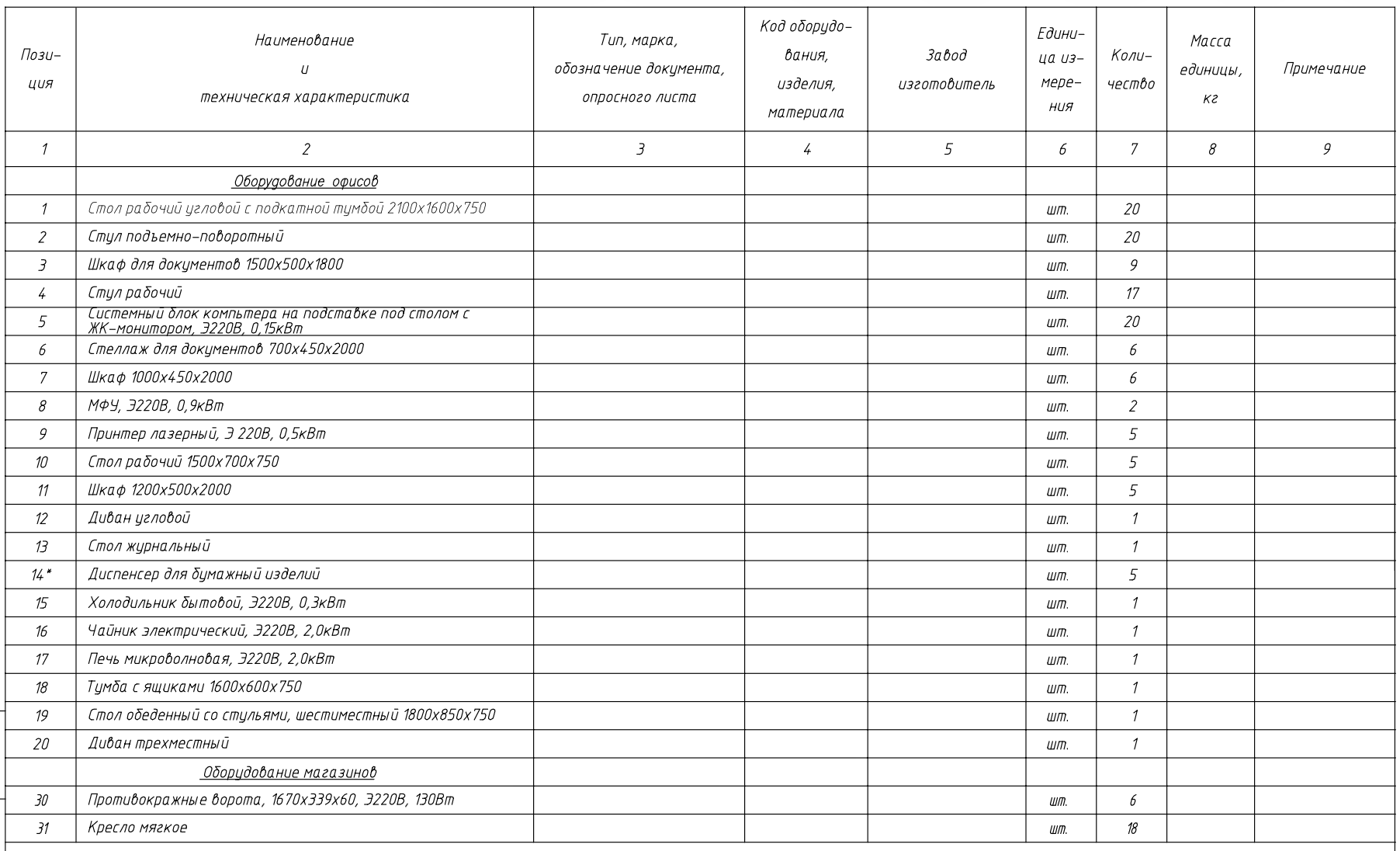

Спецификация оборудования офисов и магазинов — Фрагмент спецификации оборудования для офисов и магазинов.

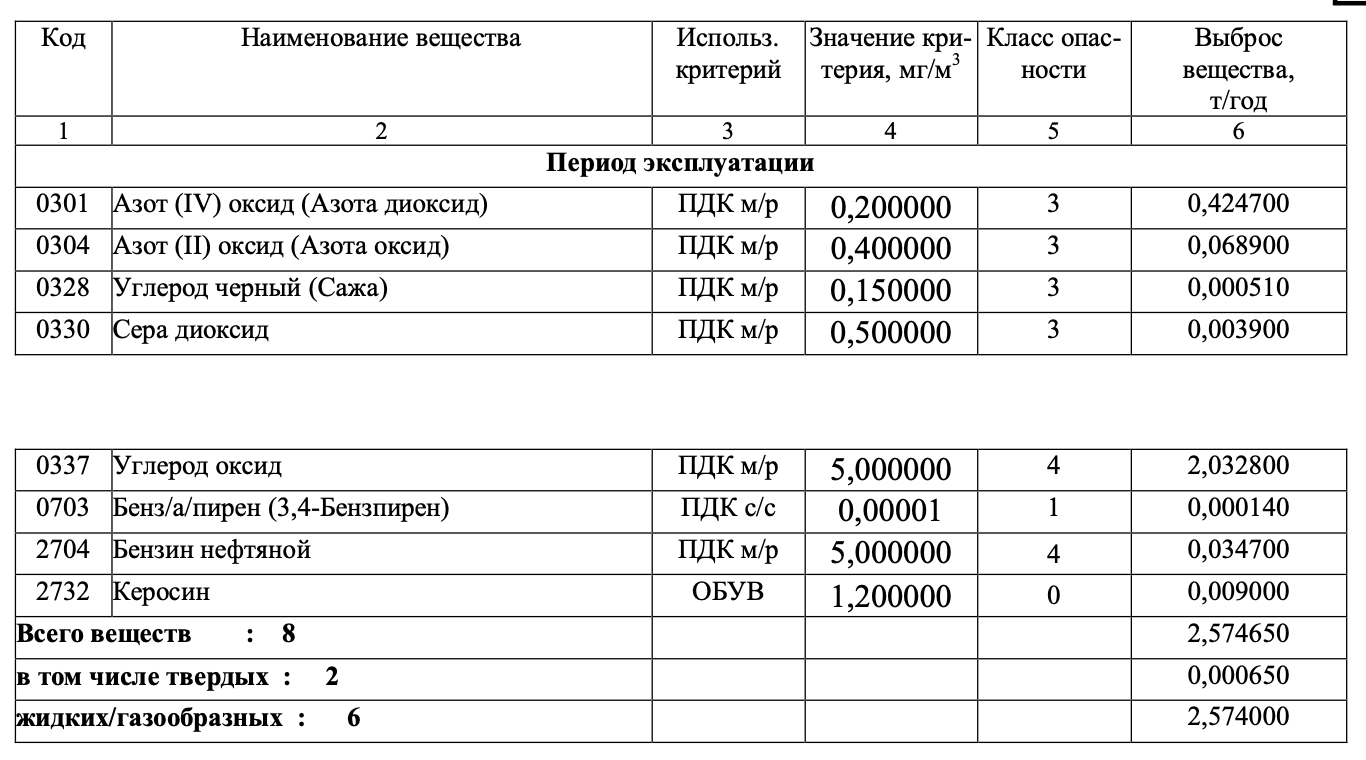

Таблица расчета выбросов загрязняющих веществ — Расчетные выбросы по автостоянке, котлам и открытой парковке.

Оборудование и организация работы

Офисы

рабочие столы, подъемно-поворотные стулья, персональные компьютеры;
МФУ, лазерные принтеры, шкафы и стеллажи для документов;
зона ожидания клиентов и бытовое оснащение для персонала.

Магазины

противокражные ворота, тепловые завесы, кассовое оборудование;
примерочные кабины, торговые стеллажи, вешала, манекены, столы выкладки;
гладильные доски и утюги для подготовки товаров к продаже.

Охрана труда и условия работы

Рабочие места предусмотрены с учетом требований СанПиН: естественное освещение слева, расстояние между мониторами не менее 2,0 м, площадь на одно рабочее место с плоским экраном не менее 4,5 м². Для помещений постоянного пребывания людей учтены приточно-вытяжная вентиляция, отопление, искусственное и естественное освещение, эвакуационное и аварийное освещение.

Вентиляционные системы снабжены шумоглушителями. Для электробезопасности предусмотрены защитное заземление и УЗО. Сотрудники обеспечиваются спецодеждой: халатами, рукавицами, резиновыми сапогами и перчатками для уборочного персонала.

Экологические решения в составе раздела

Направление	Проектное решение
Выбросы	Учтены автомобили подземной и открытой автостоянки, а также 161 газовый котел индивидуального отопления квартир и офисов. Суммарный расчетный выброс — 2,575 т/год.
Водоотведение	Хозяйственно-бытовые стоки сбрасываются в городскую канализацию. Дождевые и талые стоки проходят локальную очистку на пескоилоотделителе и бензомаслоуловителе Labko.
Отходы	Учтены ртутные лампы, отходы из жилищ, мусор офисов и магазинов, смет с территории, осадки очистных сооружений и отработанные фильтрующие загрузки.
Норматив образования отходов	Около 217,7 т/год с вывозом на полигон «Круглово».

Результат для заказчика

Раздел 5.7 «Технологические решения» зафиксировал назначение встроенных помещений, режимы работы, численность персонала, состав оборудования, условия труда, экологические показатели и эксплуатационные ограничения. По исходным данным проекта получено положительное заключение экспертизы.

Что это дает заказчику

Заказчик получает не общий текст о назначении помещений, а рабочее описание эксплуатации встроенных офисов, магазинов и автостоянки: где проходят покупатели, сотрудники и жители, как поступают товары, где размещается оборудование, какие бытовые помещения нужны персоналу и какие экологические показатели учтены в проектной документации.
